Conectando el dispositivo

Detalles del producto

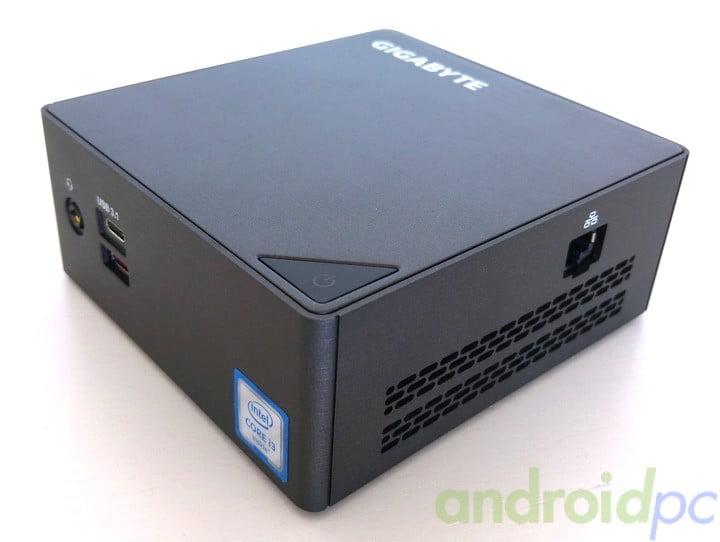

El miniPC Gigabyte Brix S Core i3-6100U se nos presenta en una caja muy compacta realizada en plástico que imita a aluminio lijado, la apariencia es buena. En la esquina superior derecha tenemos un botón de encendido con un led blanco, es bastante discreto y no molesta.

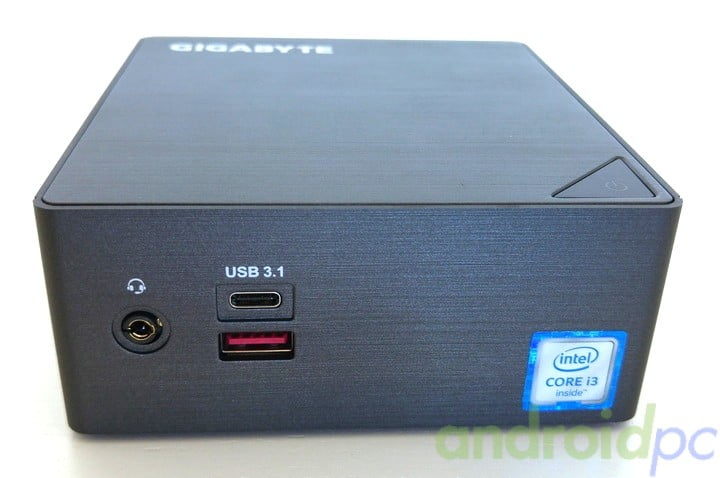

En la parte frontal encontramos con dos puertos USB 3.1 que gestiona la controladora ASMedia ASM1142 la cual nos ofrece velocidades de hasta 10Gbps. Tenemos dos tipos de conectores uno USB 3.1 Type-C reversible y otro USB 3.1 Type-A convencional, así se asegura una máxima compatibilidad.

En los dos laterales encontramos unas generosas ranuras de ventilación, en el lateral derecho tenemos un puerto Ethernet Gigabit extra que nos permite usar el miniPC en redes duplex o como enrutador.

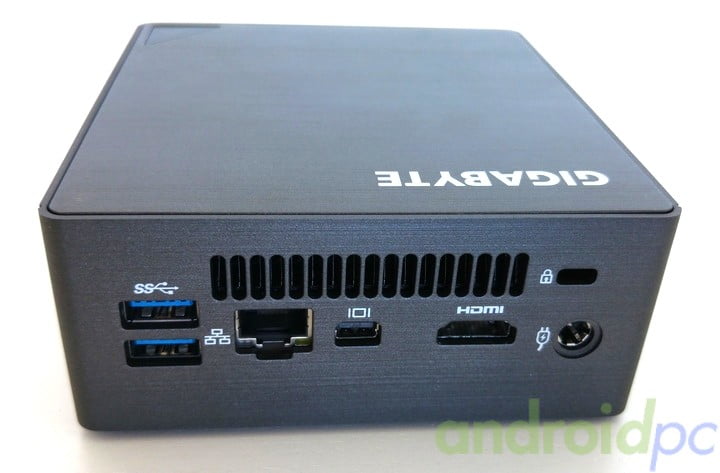

En la zona trasera encontramos el grueso de los conectores, tenemos dos puertos USB 3.0, otro conector Ethernet Gigabit, un puerto Mini DisplayPort 1.2 que nos da video hasta 4K@60fps, conector HDMI 1.4 que permite salida de video 4K@60fps, bloqueo Kensington y conector de energía. Existen cables conversores de Mini DisplayPort 1.2 a HDMI 2.0 si lo necesitamos para nuestra TV 4K.

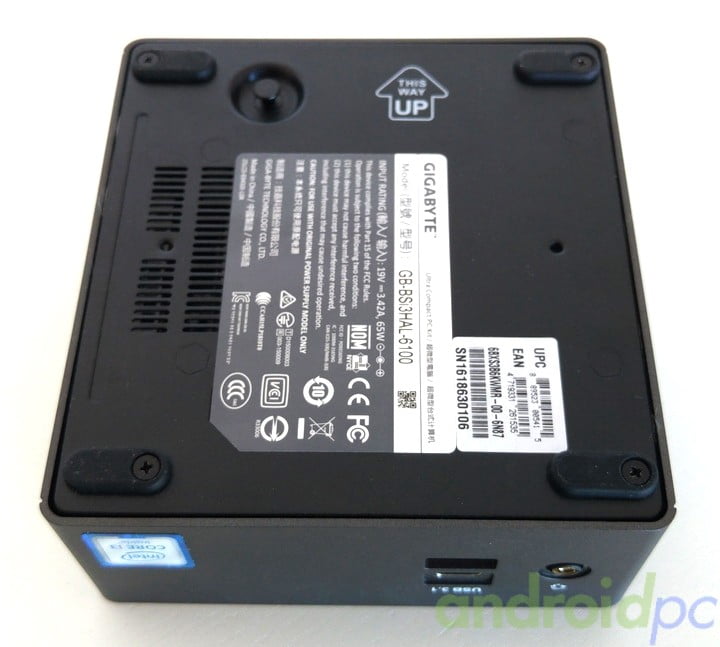

En la zona inferior tenemos cuatro patas de goma con tornillos que nos permiten desmontar esta tapa, en ella roscaremos también los tornillos de fijación de la placa VESA.

Ensamblaje

Lista de componentes

Para ensamblar el conjunto hemos optado por los siguientes elementos:

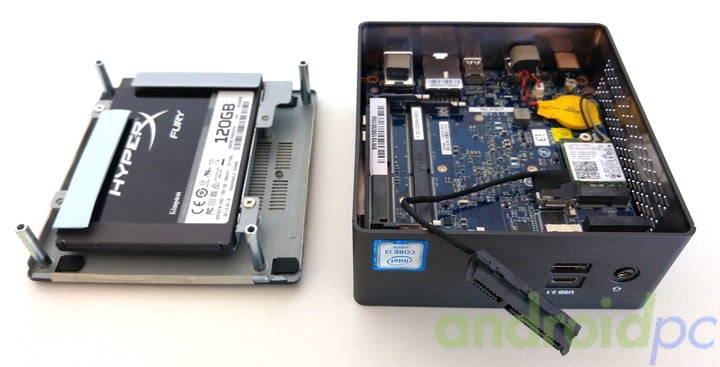

Si desmontamos esta tapa podemos ver el alojamiento para el disco de 2,5″, en esta bandeja podemos fijar el disco con la tornillería suministrada, para conectar el disco usaremos el cable SATA que sale de la placa.

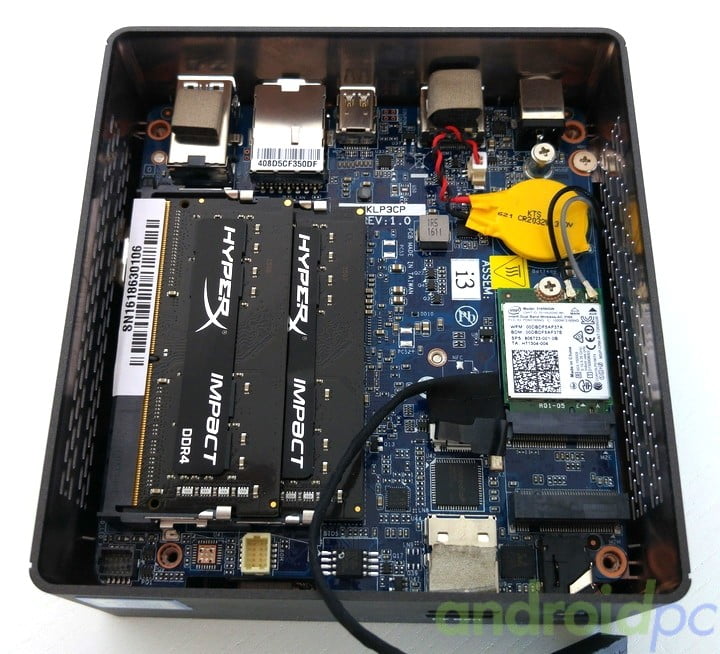

En la placa podemos montar dos módulos HyperX Impact SODIMM DDR4 hasta 2133MHz lo que nos permite hacerlos trabajar en configuración Dual Channel y sacar el máximo rendimiento. A la derecha vemos el adaptador Wifi Intel 3165 de Doble Banda 2.4/5GHz que integra Bluetooth 4.2, podemos ver como salen dos cables de antena para la cara superior del miniPC. Sobre esta tarjeta podemos montar un disco en formato M.2 SSD (2280).

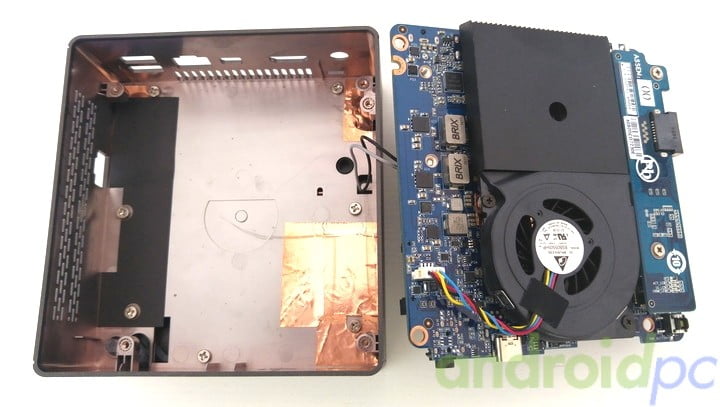

Si desmontamos la placa base podemos ver el ventilador de la CPU que nos saca aire por el lateral de la caja, un modelo que trabaja entre 3000 y 5000RPM dependiendo de la carga del sistema.

Puesta en marcha

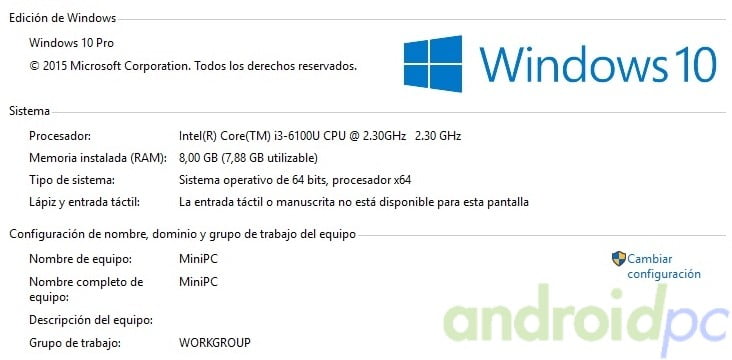

Una vez instalados todos nuestros componentes ponemos en marcha el Gigabyte Brix S Core i3-6100U, arrancamos con una memoria USB para instalar Windows 10 Pro 64bit. El sistema se instala sin ningún problema de compatibilidad y en poco tiempo tenemos el hardware a pleno rendimiento.

• Tiempo de arranque: 21 segundos

BIOS

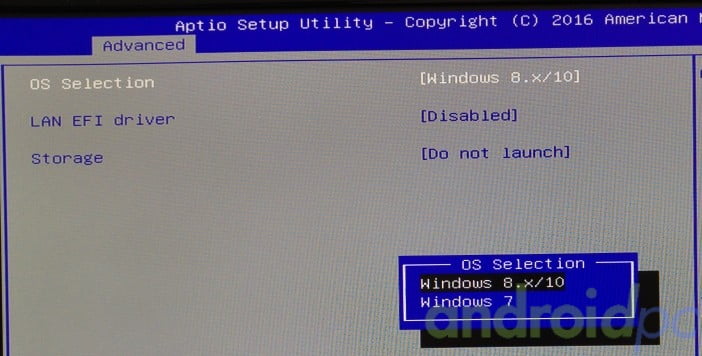

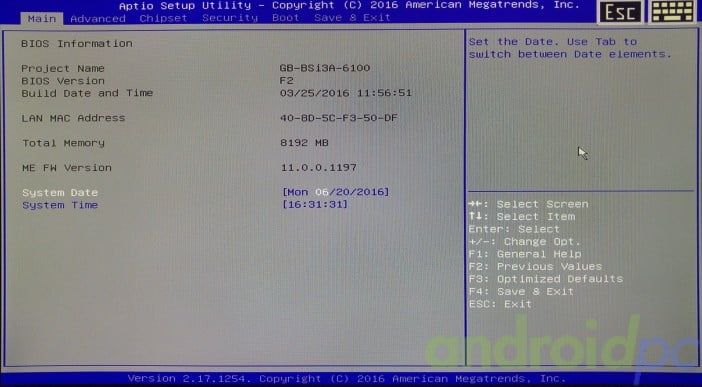

Podemos arrancar la BIOS del sistema repetidamente la tecla ESC mientra reiniciamos el miniPC, la BIOS del sistema es bastante sencilla. Tenemos alguna función interesante como el encendido por la hora del reloj interno pero pocas más opciones.

En este miniPC se puede instalar Windows 7, como siempre recordando que habrá que contar con los drivers USB compatibles en la unidad de instalación del sistema.

Soporte de marca y drivers

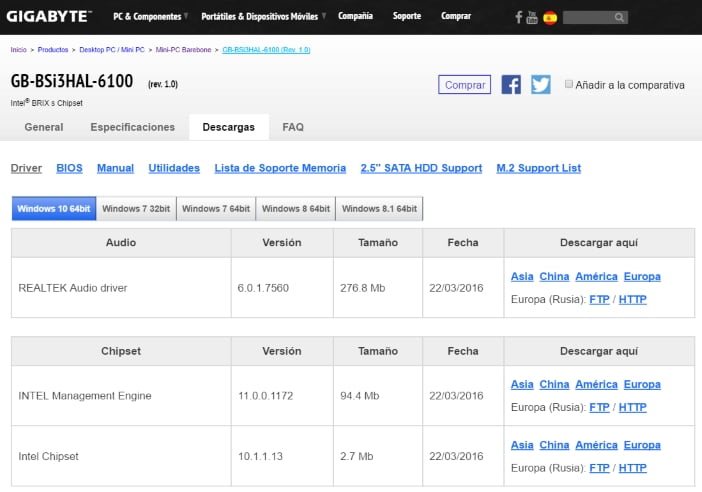

Desde la web de Gigabyte tenemos disponible todos los drivers de los diferentes componentes, es recomendable instalarlos. Los controladores para los puertos USB 3.1 son necesarios para tener el mejor rendimiento de esta nueva conexión.

Control remoto

Si queremos controlar remotamente el Gigabyte Brix S Core i3-6100U podemos instalar control remoto de Intel el cual se comporta de forma correcta. Podemos usar nuestro móvil o tablet para controlar por medio de gestos táctiles el miniPC, solo tenemos que tener los dos dispositivos en la misma red Wifi.

Linux

Realizamos nuestra habitual prueba con la última versión de Ubuntu desde una unidad USB y se ejecuta sin problemas, de serie se detectan todos los dispositivos y podemos ponernos a usar el sistema de forma directa, no hemos entrado a fondo en el resto de conectores los fans de este sistema seguro que encontráis información técnica útil e internet. En cuanto a la  GPU tenemos una web de soporte bastante activa donde podemos bajar un instalador del propio driver. Instalando los extras de Ubuntu y VLC tenemos soporte para la reproducción de vídeo para multitud de formatos con aceleración hardware activa, aunque si queremos aceleración h.265 tendremos que configurar codecs y demás.
