Banco de pruebas

Montaje placa base y fuente de alimentación

Para comprobar que en la fuente SilverStone NightJar NJ520 se cumplen las especificaciones básicas que marca SilverStone realizamos varios test de rendimiento y comprobamos las variaciones que nos dan los diferentes canales de voltaje.

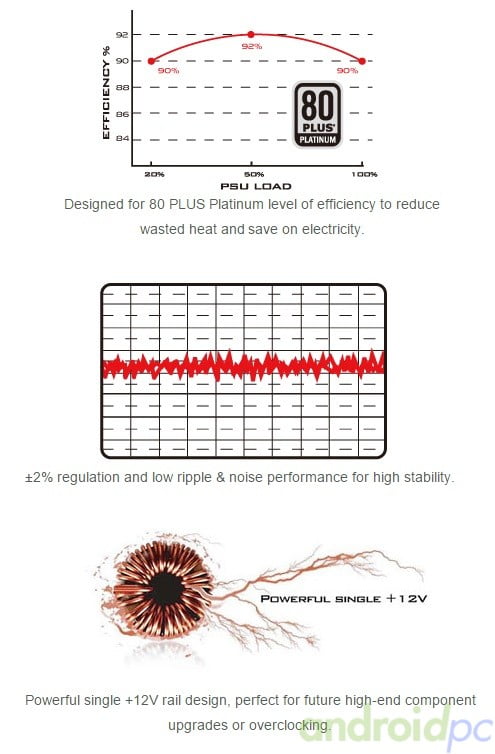

silverstone-nj520-specs

RAILES
+3.3V+5V+12V+5VSB-12V
Max.(Amp)20A20A43A2.5A0.5A
Pico (Amp)/////
Min.(Amp)0A0A0A0A0A
Rango (%)±2%±2%±2%±5%±10%
Linea Reg.(%)±1%±1%±1%±1%±2%

Como vemos el diferencial que se nos indica es muy bajo y corresponde con la certificación 80 Plus Platinum la cual es de las mejores de las mejores que podemos encontrar.

TIPO CERTIFICACIÓNCARGA Y EFICIENCIA
10%20%50%100%
80 Plus
80 Plus Bronze81%85%81%
80 Plus Silver85%89%85%
80 Plus Gold88%92%88%
80 Plus Platinum90%94%91%
80 Plus Titanium90%94%96%91%

Durante los test hemos podido comprobar como el sistema se mantiene correctamente dentro de ±2% de variación que requiere la especificación Platinum, los resultados son muy buenos y no notamos inestabilidades.

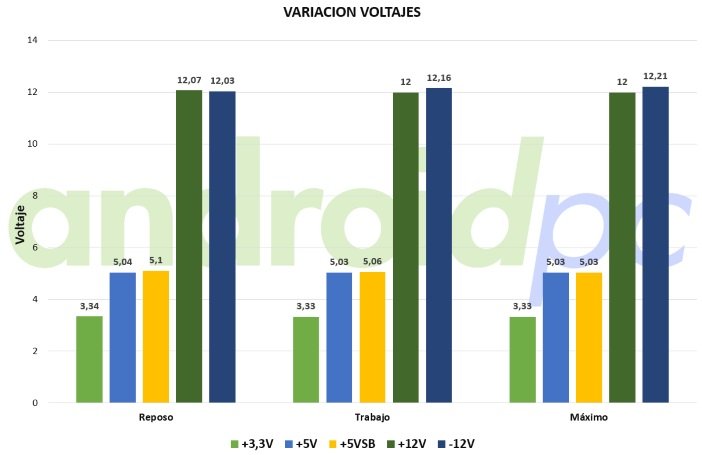

silverstone-nj520-voltajes

Temperatura

Mientras realizamos los diferentes test de carga a la fuente SilverStone NightJar NJ520 comprobamos como las temperaturas del sistema se mantienen en un rango muy contenido para una fuente completamente pasiva, podemos ver como en una situación de reposo estamos solo a 24ºC y durante una sesión de trabajo sacandole rendimiento a la GPU el sistema sube a unos 32ºC. Si mantenemos en carga de trabajo el sistema podemos llegar con tiempo a unos 40ºC y si lo forzamos al máximo durante un largo periodo llegaríamos hasta los 42ºC pero no es un escenario de uso real para este tipo de fuente.

silverstone-nj520-temp

Ventilación

Como vemos este modelo no cuenta con ningún tipo de ventilación activa, solo dispone de disipadores pasivos. Se recomienda montar esta fuente en cajas con un flujo de aire bueno, necesitaremos de un ventilador de extracción como mínimo.
