Montaje de hardware

Montaje placa base y soporte VESA

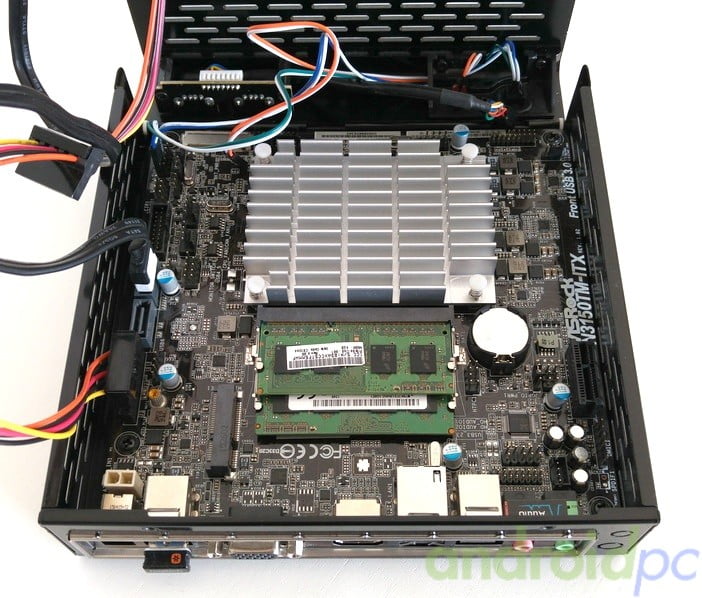

Como ya hemos visto en las especificaciones en la SilverStone PT13 solo es posible montar placas thin Mini-ITX en este caso hemos optado por el modelo ASRock N3150TM-ITX la cual podéis ver en detalle en su review. Las placas de este formato tiene siempre los puntos de fijación en las mismas zonas con lo cual es muy sencillo anclarlas, la caja no presenta ningún inconveniente en este aspecto.

silverstone pt13 r12

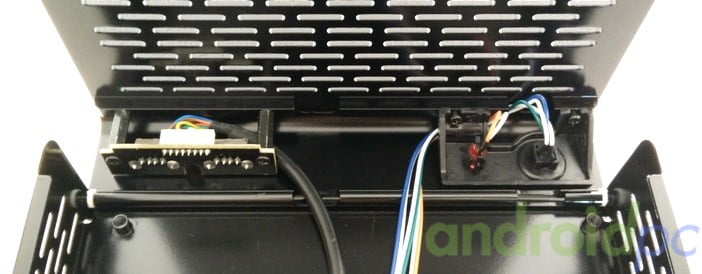

Para completar el montaje conectamos los cables del frontal de la caja en nuestra placa base algo muy sencillo porque al estar completamente abierta no tenemos ningún tipo de estorbo.

silverstone pt13 r10

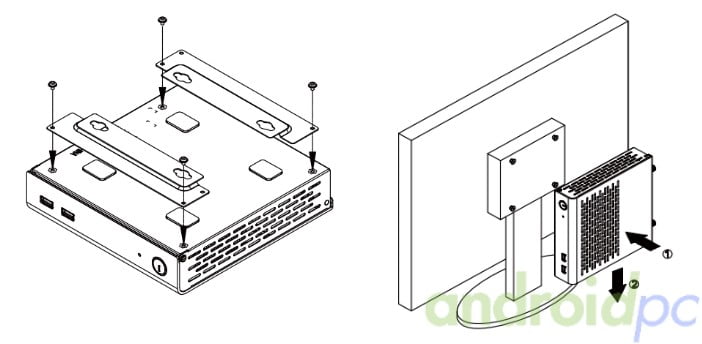

En la caja  SilverStone PT13 podemos montar un sistema de soportes compatible con anclaje VESA con medidas 100 mm × 100 mm y tornillos M4, en este montaje  tenemos que atornillar las placas metálicas que vienen con la caja a la parte trasera, montar los tornillos especiales en el monitor y luego colgar la caja sobre estos tornillos. También tenemos una serie de pegatinas de goma que nos sirven de patas para la zona inferior de la caja.

silverstone pt13 m01

Montaje unidades de almacenamiento y wifi

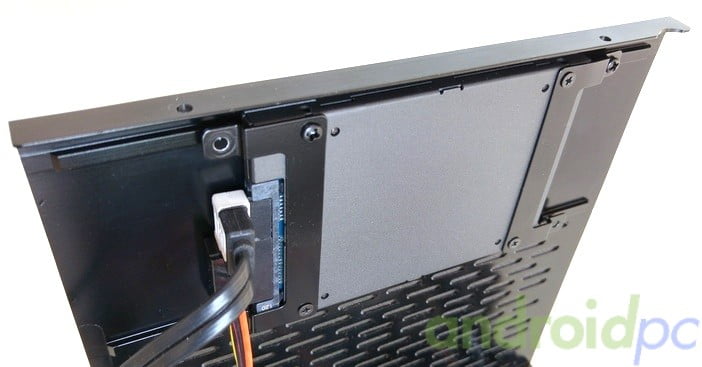

En la SilverStone PT13 podemos montar una unidad de disco de 2,5″el montaje es muy sencillo, tenemos que instalar en nuestro disco las dos piezas de interface suministradas y luego atornillar este montaje a la tapa superior, el disco queda perfectamente fijado. En la zona trasera de la caja tenemos dos salidas para antenas externas wifi.

silverstone pt13 r13

Ventilación, filtros y acústica

Flujo de aire

Ya hemos podido observar que la caja SilverStone PT13 tiene un gran numero de perforaciones que facilitan el flujo de aire para refrigerar el sistema, en este tipo de placas podemos optar por un montaje pasivo como en la placa ASRock N3150TM-ITX o montar ventiladores extra planos como por ejemplo el SilverStone AR04 que solo tiene 23mm de altura.

silverstone pt13 r04
