Análisis hardware

Especificaciones hardware

En cuanto al SoC que monta la placa ASRock N3150TM-ITX  nos encontramos con el extendido SoC Intel Celeron N3150 Quad Core que se mueve normalmente a 1.6 GHz y en modo turbo llega hasta los 2.08 GHz. Estos nuevos procesadores pertenecen a la familia Braswell la cual está fabricada en 14nm, en este sistema tenemos 2MB de cache L2 y pude manejar la memoria RAM hasta 1600Mhz en modo Dual Channel.

La nueva GPU que se integra en este SoC es el modelo Intel HD Graphics Gen8-LP la cual tiene una velocidad de reloj de 640Mhz en modo turbo y 320Mhz en el modo normal, unas velocidades algo bajas que se compensan con su eficiencia y mejora en el número de unidades de ejecución que ahora son 12, una mejora considerable respecto a la Gen7 que montaba solo 4, algo que se refleja en los test de rendimiento.

ASROCK N3150TM-ITX hw

Comprobamos que el rendimiento de la memoria que hemos seleccionado es correcto, el modelo es el Kingston KVR16LS11/4 instalado en un SODIMM de 4GB, suficiente para el uso que le vamos a dar al miniPC. Tenemos un buen rendimiento y las velocidades de trabajo corresponden bien con el bus a 1600MHz, recordamos también que esta placa puede funcionar con configuración Dual Channel con lo que podemos sacarle algo más de rendimiento.

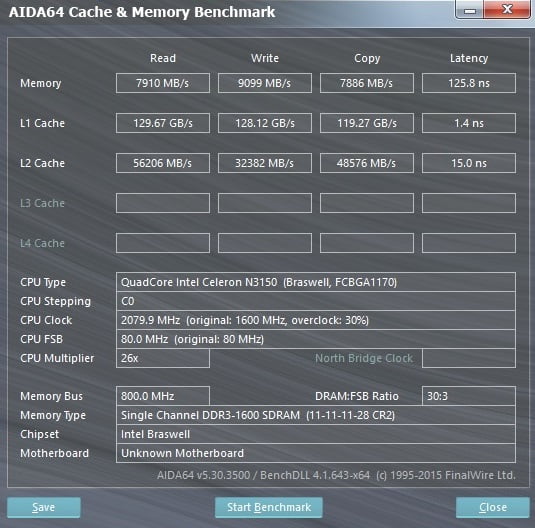

Configuración de memoria Single Channel

ASROCK N3150TM-ITX memoria

Configuración de memoria Dual Channel

ASROCK N3150TM-ITX dual

Temperatura

Hemos sometido a la placa ASRock N3150-ITX a nuestros test habituales y comprobamos que las temperaturas se mantienen perfectamente, curiosamente parece que este disipador trabaja mejor que el que encontramos en el clásico de la placa ATX. En estado de reposo tenemos una temperatura de 34ºC y durante una sesión de trabajo o juego básico llegamos a unos 41ºC, unos datos muy buenos.

  • Temperatura ambiente en medición 20ºC

ASROCK N3150TM-ITX temp

Para probar el sistema llevamos la placa a un escenario de plena carga (full) con varios test sintéticos, dejamos la placa calentándose y observamos que se queda en una temperatura máxima de 64ºC y no entramos en caída de velocidad algo que nos sorprende agradablemente, igualmente este escenario no lo reproduciremos en la realidad.

ASROCK N3150TM-ITX temp2

Consumo eléctrico

Comprobamos el consumo eléctrico de la placa ASRock N3150TM-ITX con el hardware que tenemos montado, 4GB de memoria RAM Kingston KVR16LS11/4 DDR3 a 1600 MHz y un disco duro mecánico WD de 500GB. Podemos ver en reposo (Stand-by) el sistema tiene consumo de 3.4W porque tiene activados los sistemas de encendido pasivos. El conjunto del hardware tiene un consumo en el escritorio de Windows de 11.5W y ejecutamos trabajos comunes como navegar o ver videos llegamos hasta los 17W y si llegamos el sistema a máxima carga alcanzamos los 24W.

ASROCK N3150TM-ITX cons

Ethernet

Probamos el rendimiento del puerto Ethernet sobre nuestra red local conectada con cable Categoria 6 a un router ASUS RT-N66U observamos que el sistema establece el enlace a una velocidad de 1Gbps de forma directa. Hacemos unos test de velocidad de transferencia sobre el chip de red Realtek RTL8111GR Gigabit los resultados son totalmente satisfactorios, comentar que es obligatorio actualizar los drivers del sistema para tener este rendimiento, así que lo mejor es ejecutar la APP SHOP de ASRock y que se instalen todos los drivers necesarios de forma automática.

ASROCK N3150TM-ITX red



1 2 3 4 5
