Conectando el dispositivo

Detalles del producto

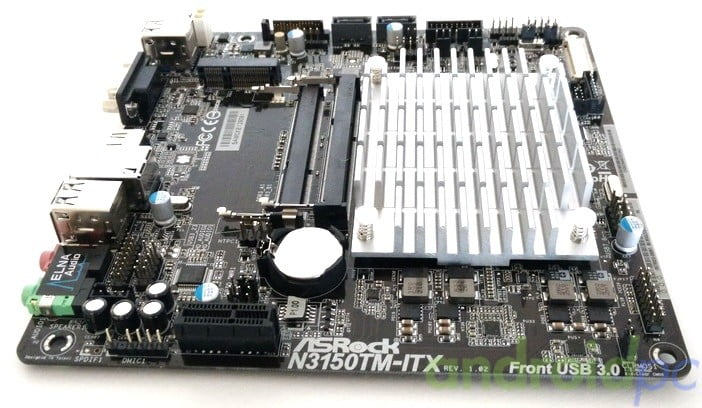

Como hemos podido ver en la tabla de especificaciones la placa ASRock N3150TM-ITX es posiblemente el modelo que más tipos de conexiones hemos tenido en nuestros análisis, al ser un modelo orientado a usarse en dispositivos All In One tenemos un amplia gama de opciones.

ASROCK N3150TM-ITX r04

Hay que destacar sobretodo el conector de 19V interno, el conector CIR que nos permite usar un mando a distancia para encender y apagar la placa y el conector HTPC para permitir el control mediante CEC.

ASROCK N3150TM-ITX s02

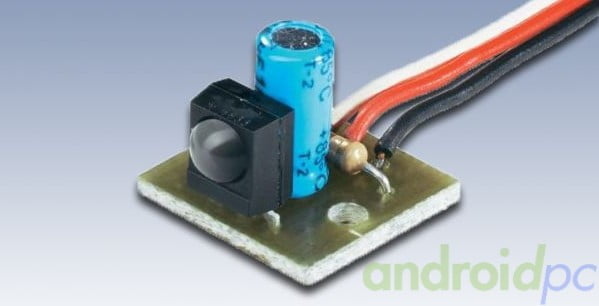

Gracias a la colaboración de la tienda CoHauS contaremos con un dispositivo CIR para encender a distancia esta placa. Esperamos hacer un articulo especial sobre los métodos de encendido por mando a distancia para ordenadores desde el modo reposo (S4 o S5), un sector interesante con alguna solución muy original.

cohaus CIR 01

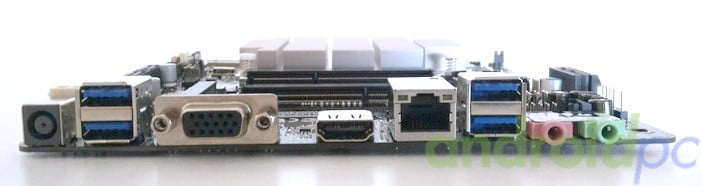

La placas Thin Mini-ITX tiene una altura máxima de 20mm y eso limita el número de conectores traseros, como vemos tenemos una selección bastante amplia pero no tantos como podemos encontrar en una placa clásica ATX, en todo caso son suficientes, en el conector jack de salida de audio tenemos soporta para conectar un cable Toslink SPDIF y habilitar una conexión óptica. Para alimentar la placa eléctricamente en la página anterior de la review tenéis todos los datos sobre el modelo de fuente de alimentación necesaria.

ASROCK N3150TM-ITX r10

En esta placa ASRock N3150TM-ITX tenemos un disipador pasivo de muy bajo perfil,  como veremos en los test esta solución mantiene las temperaturas controladas en un escenario de trabajo normal. Un disipador que respecto a la placa en formato clásico mini-ITX ha aumentado el área ya que al perder altura necesitaba ganar área de intercambio de calor.

ASROCK N3150TM-ITX r03

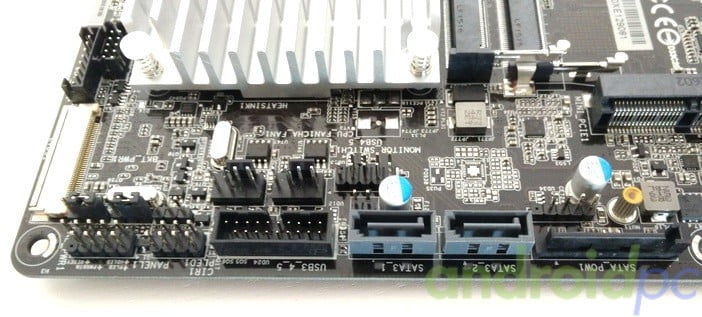

En unos de los laterales podemos ver los dos puertos SATA III y al lado el conectores de energía que gracias al cable de serie puede alimentar hasta dos unidades internas. También podemos ver el conector del frontal USB 3.0, conector  CIR para utilizar mando remoto por infrarrojos, panel frontal y USB 2.0.

ASROCK N3150TM-ITX r05

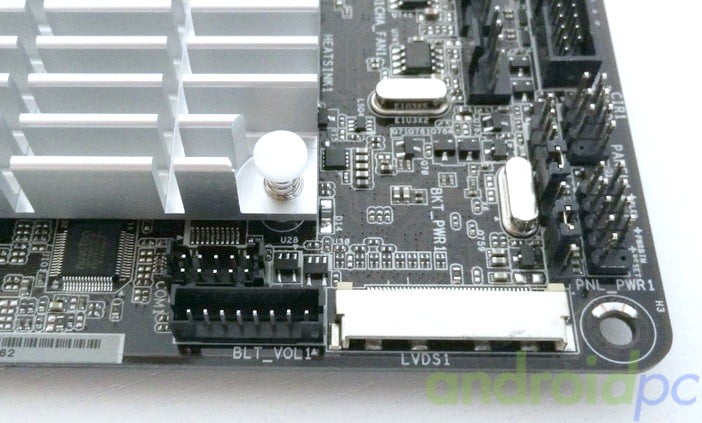

En otro extremo podemos ver el conector de pantalla LVDS y su control de luminosidad, el panel frontal de conectores, un conector COM y el el conector de energía del panel frontal.

ASROCK N3150TM-ITX r06

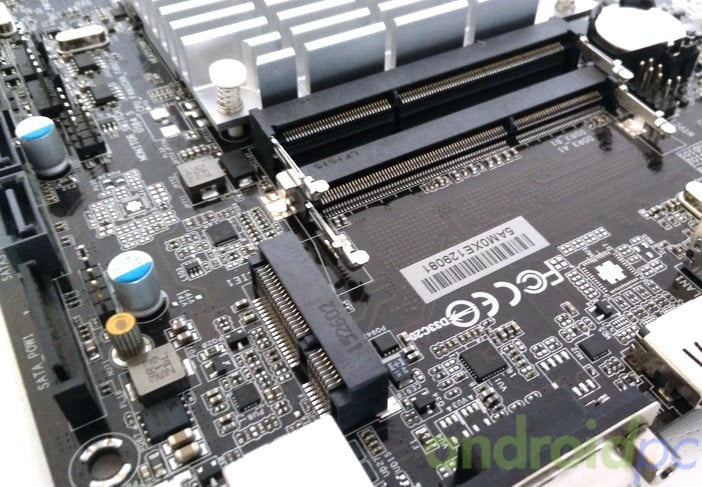

Disponemos de dos ranuras para memoria SODIMM DDR3 a 1.35V o 1.5V,  recomendamos usar el modelo DRR3L de 1.35v ya que ayudan al sistema a consumir menos y rebajar un poco la temperatura. Esta placa soporta hasta 16GB de memoria en configuración Dual Channel, al lado podemos ver el zócalo para tarjetas miniPCIE por ejemplo por el Wifi.

ASROCK N3150TM-ITX r07

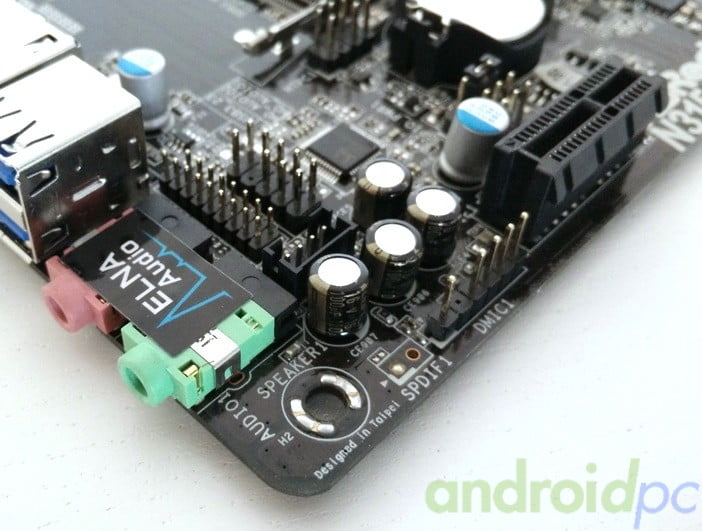

En el extremo derecho de la zona de conectores traseros tenemos los jack de audio que cuenta con sistema de capacitadores ELNA los cuales reducen el ruido en la salida de señal, también disponemos de conectores externo para frontales de audio estéreo y otro para 7.1. En la misma zona tenemos un zócalo PCIe 1x, y conectores de datos JGPIO.

ASROCK N3150TM-ITX r08


Puesta en marcha y BIOS

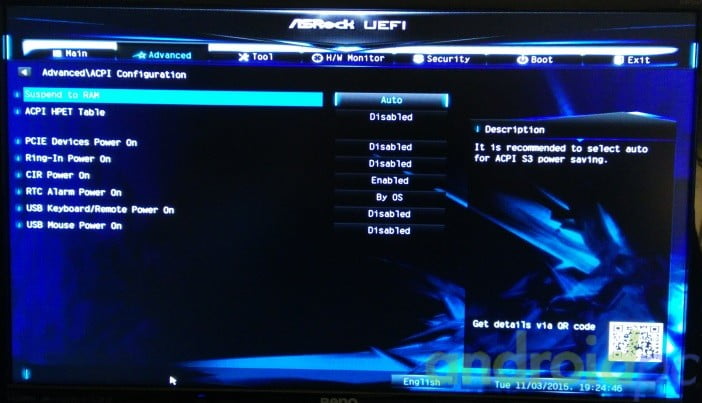

Como siempre las BIOS de ASRock nos ofrecen una gran gama de opciones y como no podría ser de otra forma en este modelo también las tenemos, la placa ASRock N3150TM-ITX dispone de un sistema gráfico para el entorno de la BIOS. Esta placa cuenta con soporte para modos de encendido ACPI 5.0 con lo cual tenemos Wake-On-WAN,  Wake-On-LAN y la opción de encender el sistema desde un teclado o ratón. Además esta placa soporta de forma nativa Windows 8.1, Windows 10 y por medio de un manual que nos facilita ASRock podemos llegar a instalar Windows 7, aunque es mejor un sistema más moderno.

ASROCK N3150TM-ITX bios

Drivers y utilidades

Desde la web diseñada para la placa ASRock N3150TM-ITX podemos descargar todos los drivers y aplicaciones necesarios para este producto, aunque como veremos con la APP SHOP de ASRock esto se hace de forma automática. También contamos con programas para acceder directamente a la BIOS UEFI y actualizaciones para el sistema que se instalan de formas muy sencillas algo que se agradece.

ASROCK N3150TM-ITX was01

Algo que recomendamos instalar es la aplicación APP SHOP que nos ayuda mantener nuestro drivers y BIOS actualizados de forma muy sencilla, además nos ofrece una selección de aplicaciones que nos pueden ser útiles. Una forma de gestionar el software de nuestro sistema muy cómoda que nos evita problemas, con Windows 10 funciona perfectamente.

asrock-n3150-itx-x06

También contamos con otra aplicación útil denominada Restart to UEFI que nos ayuda a ir rápidamente a la BIOS del sistema de forma muy cómoda, así no tendremos que ir pulsando la tecla SUPR al iniciar el sistema.

asrock-n3150-itx-x05
