Conectando el dispositivo
Detalles del producto
Si comprobamos la parte trasera de la placa QC5000-ITX/PH podemos observar que tenemos multiples conexiones, disponemos de 1x PS2, 2x USB 2.0, 2x USB 3.0 (Controladora de Kabini), 2x USB 3.0 (Controladora de Etron EJ188H), 1x VGA, 1x DVI-D, 1x HDMI 1.4, 1x DisplayPort 1.2, 1x Ethernet Gigabit, conector de audio óptico y conectores jack para sistemas de altavoces multi canal. Contamos también con una chapita que nos sirve para fijar una antena Wifi y la salida del conector PicoPSU. Al lado de los conectores de audio tenemos hueco para sacar una tarjeta por la ranura PCIE 2.0. Sin duda opciones de conectividad bastante completas para lo que es esta placa.
En la propia placa tenemos dos slots para memoria DDR3 en formato DIMM con velocidad máxima de 1600MHz y una capacidad total de 32GB, algo muy superior a lo que ofrece Intel. En la misma zona tenemos 2x conectores SATA III con la controladora de Kabini y otros 2x conectores SATA III con controladora ASMedia ASM1016. Disponemos tambien de conector COM, TPM, ventilador de chasis, ventilador de CPU, 2x conectores USB 2.0 y 1x conector USB 3.0. Esta placa cuenta también con 1x PCIE 2.0 con lo cual podemos usar una GPU dedicada, algo no muy útil ya que nos sale más a cuenta otra combinación con una CPU más potente.
Detrás del disipador de la APU tenemos una ranura miniPCIE para conectar una tarjeta Wifi y al lado tenemos la chapita para fijar las antenas externas.
Para realizar este análisis hemos optado por el sistema Windows 8.1 Pro el cual nos parece mejor para trabajar con este tipo de procesadores, aunque la placa base acepta la instalación de Windows 7. Como siempre ASRock nos ofrece la opción de actualizar la BIOS sin necesidad de entrar en Windows con el sistema, dentro de la BIOS UEFI en la sección de herramientas encontramos la Instant flash donde podemos instalar desde una memoria USB cualquier actualización para el sistema. Las BIOS UEFI de ASRock en esta generación de placas nos ofrecen un entorno gráfico muy cuidado con múltiples opciones de configuración y monitoreo. Este sistema soporta Wake-On-WAN y se puede arrancar desde un teclado o ratón.
Drivers y utilidades

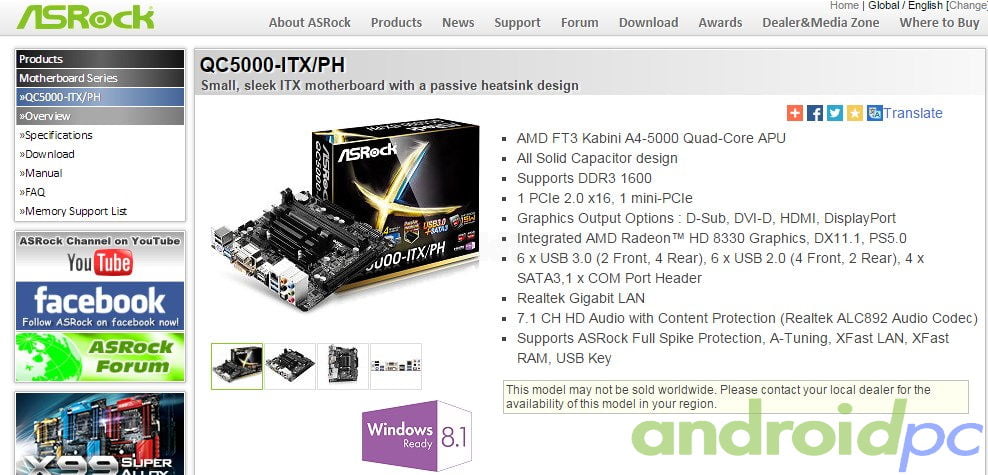

Podemos descargar todos los drivers y aplicaciones que nos suministra ASRock para su placa desde su sitio web. Contamos con software bastante interesante donde podremos monitorizar y controlar todos los aspectos de la placa. Dispone de funciones como el encendido remoto por red, apagar todos los leds de la placa para modo noche y otras pequeñas funciones que nos pueden ayudar a sacarle el mejor rendimiento.
- Podemos encontrar los últimos drivers de la GPU en la web oficial de AMD
