BANCO DE PRUEBAS
Conexiones de vídeo y audio.

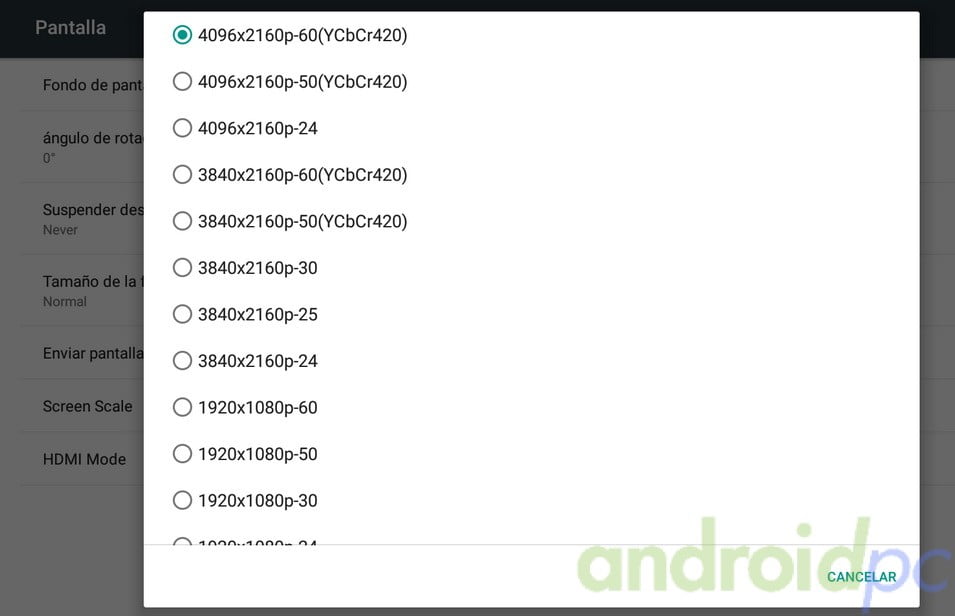

En el Shuttle XPC nano NS02A tenemos conector de video HDMI 2.0 y podemos llegar hasta resolución 4K@60fps, entre estos modos se encuentran los de 24p para sincronizarse con los modo cine. Como es habitual en este tipo de SoC faltan controles de brillo, contraste y gamma que nos ayudarían a mejorar algo más la calidad de imagen. En el sistema teóricamente contamos también con función Miracast pero no hemos visto cómo activar este punto, esperamos tener solución pronto.
DS Creator

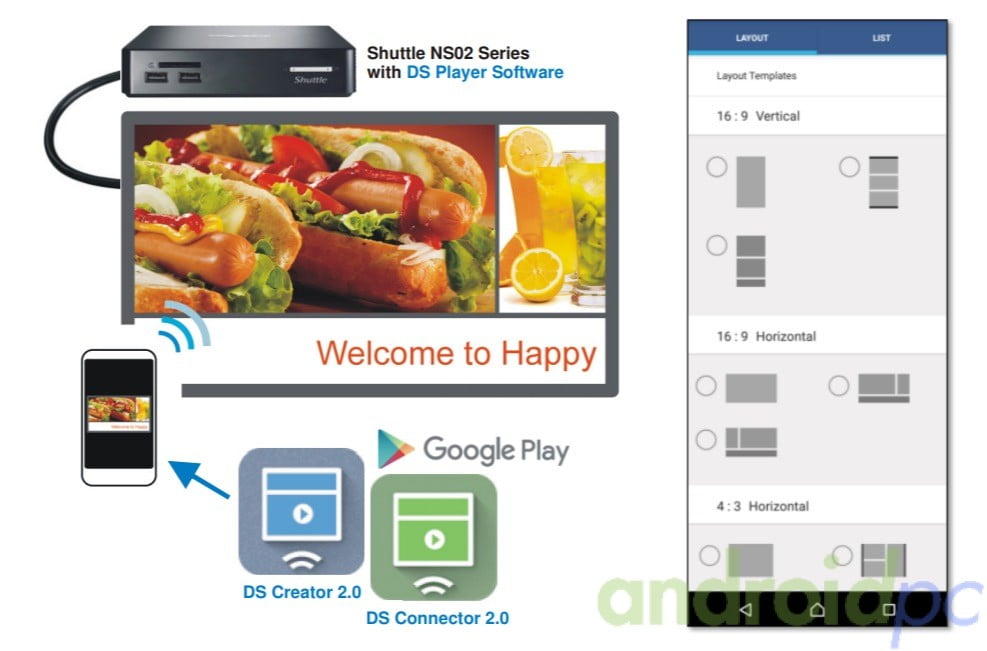

En el Shuttle XPC nano NS02A instalado por defecto tenemos el app DS Creator 2.0 que nos permite crear todo tipo de cartelería digital en unos pocos clicks y también podemos enviar cartelería remotamente desde nuestro móvil u otro dispositivo que esté conectado en la misma red. Para usar este sistema necesitamos instalar DS Creator 2.0 en Android o iOS para crear la cartelería y DC Connector 2.0 en Android para enviar nuestra cartelería a los NS02 donde tengamos funcionando el servidor de la aplicación, en iOS no necesitamos este app.

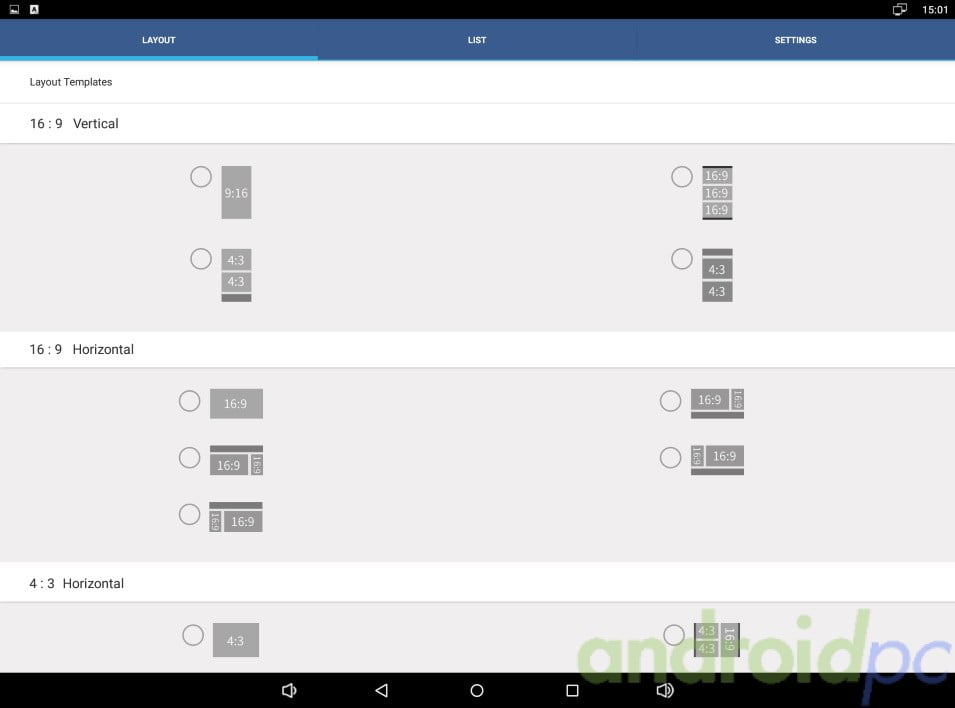

Dentro del programa DS Creator 2.0 tenemos en el Shuttle XPC nano NS02A tenemos tres opciones principales, en Layout tenemos diferentes plantilla para diseñar el cartel que nos interese, tenemos formatos 1:9 y 4:3 en horizontal o vertical.

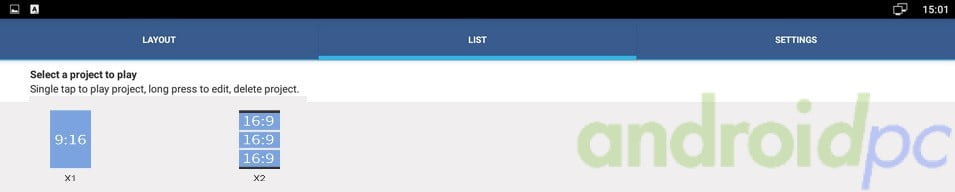

En la opción List tenemos la lista de carteles que hemos diseñado, si pulsamos en uno de ellos lo veremos a pantalla completa, si dejamos apretado el cartel que queramos podremos editar en detalle las opciones como veremos más adelante.

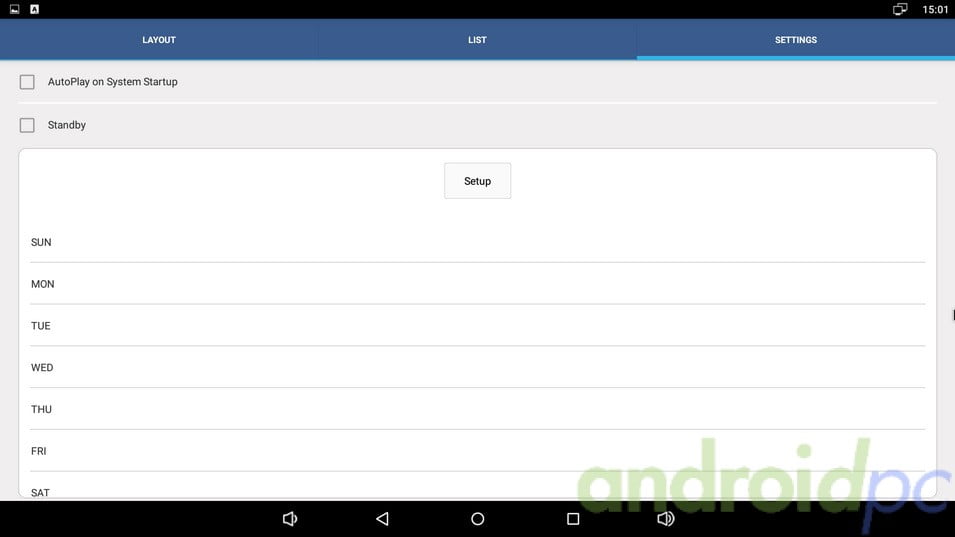

En la última pestaña Settings tenemos opción para arrancar el servicio por defecto al iniciar el Shuttle XPC nano NS02A, en esta misma categoría tenemos la opción de programar el horario de apagado, si pulsamos en Setup definimos las horas que necesitemos en la lista de días de la semana que tenemos en el mismo campo.

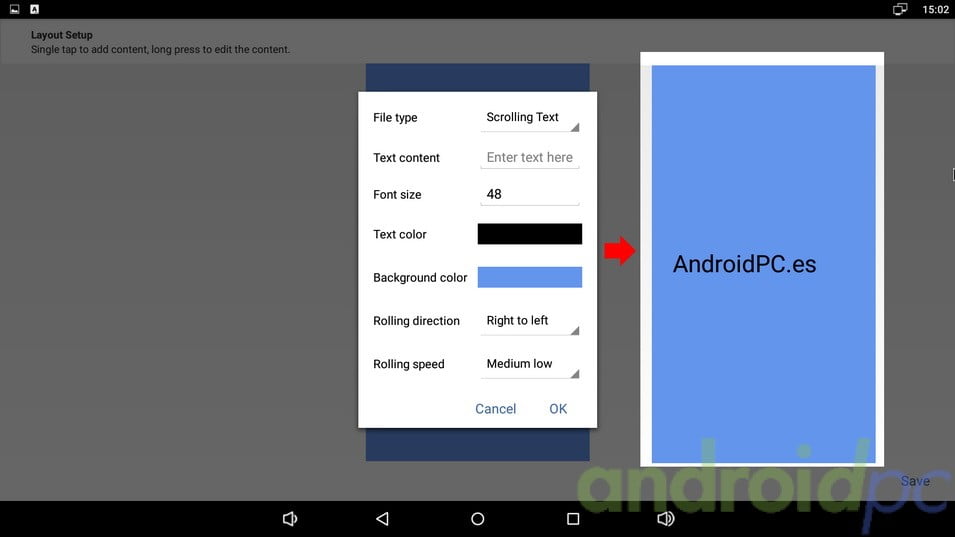

Dentro de las opciones de editar nuestra cartelería podemos elegir que queremos poner en cada cuadro, tenemos opciones de Texto móvil que muestra el mensaje que queramos, también podemos poner una Imagen estática.

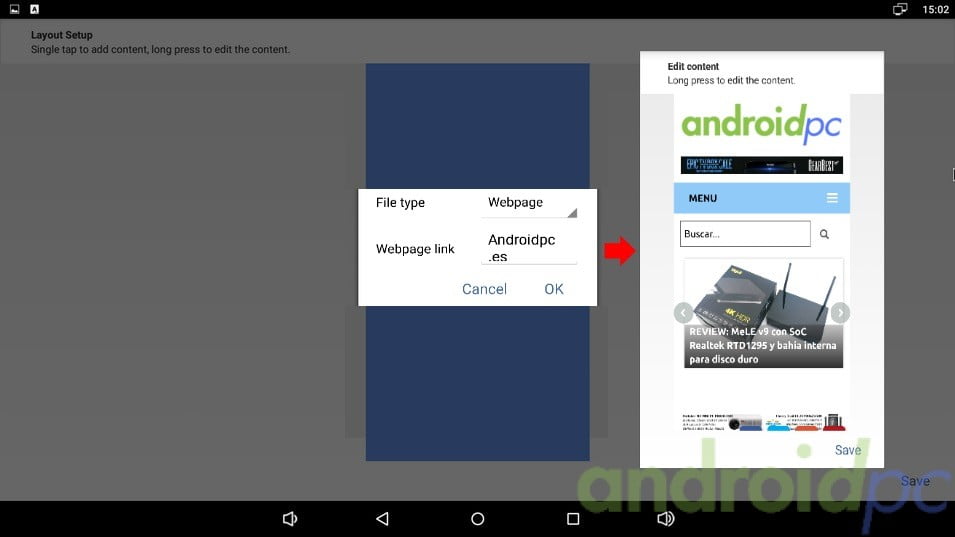

Sin duda la opción más interesante en este apartado es poder poner una dirección web como contenido a mostrar en el cartel ya que podemos introducir el contenido que queramos y modificarlo remotamente editando la web.
En el siguiente video podéis ver en detalle cómo funciona este sistema, es muy fácil e intuitivo y encaja perfectamente con las opciones que nos ofrece el hardware del Shuttle XPC nano NS02A.
https://www.youtube.com/watch?v=8bBRT0b9D1M
CONEXIONES DE RED
WIFI y Ethernet

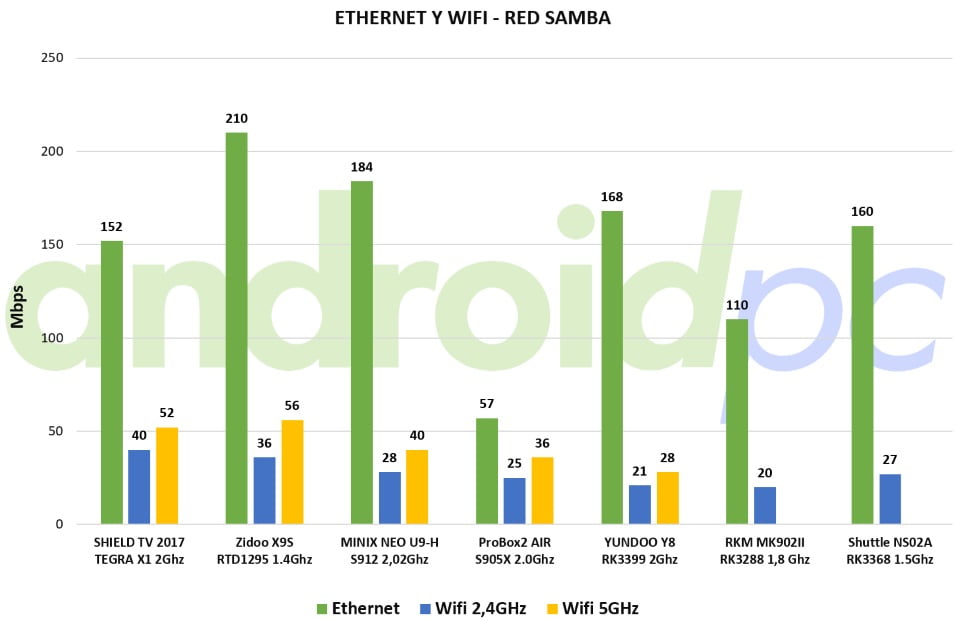

El Shuttle XPC nano NS02A cuenta con un adaptador inalámbrico Wifi b/g/n (RTL8723BS) y puerto Ethernet Gigabit (RTL8211F-CG), con ellos hemos conectado con un Router ASUS RT-AC1200G+, un equipo de gama media. Realizamos transferencia de archivos sobre una red SAMBA y conectado mediante Wifi 2,4Ghz hemos logrado una velocidad de unos 27 mbps. Este modelo dispone de un conector de red Gigabit con el que utilizamos un cable de red de Categoría 6 para garantizar la velocidad, usando esta conexión alcanzamos unos 160 mbps. Como vemos el adaptador wifi y el puerto Ethernet Gigabit tienen unas cifras correctas en este sistema.

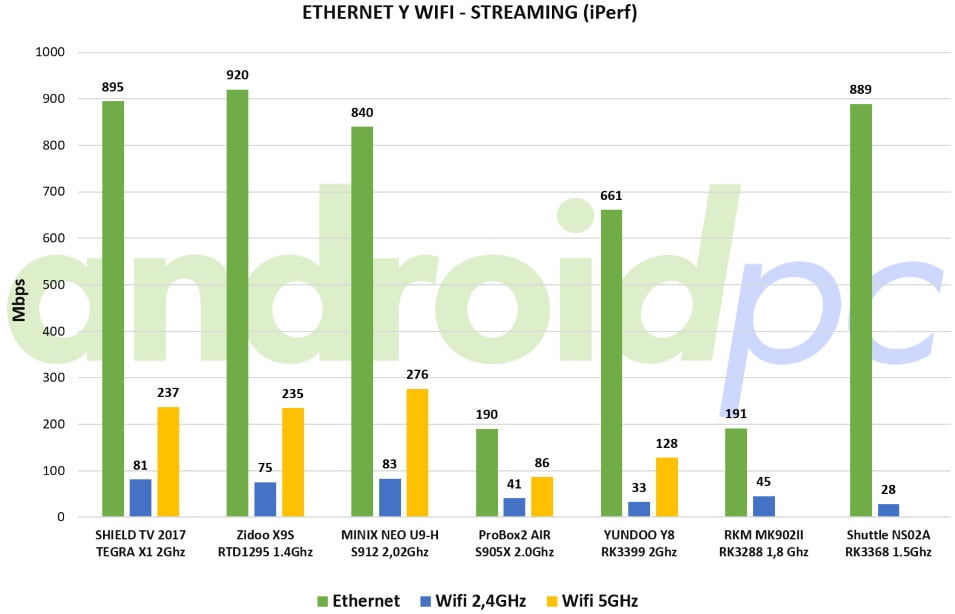

Poniendo a prueba los adaptadores de red en uso de streaming utilizamos la herramienta de medición iPerf con la que tenemos la velocidad máxima de conexión en cada tipo de red. Con esta cifra tenemos hasta dónde podemos llegar usando las conexiones disponibles, el rendimiento final dependerá de nuestro proveedor de internet, la velocidad contratada, la distancia de nuestra red wifi, cableado Ethernet y otros factores. En general tenemos unos resultados correctos donde destaca sobretodo el puerto Ethernet Gigabit.

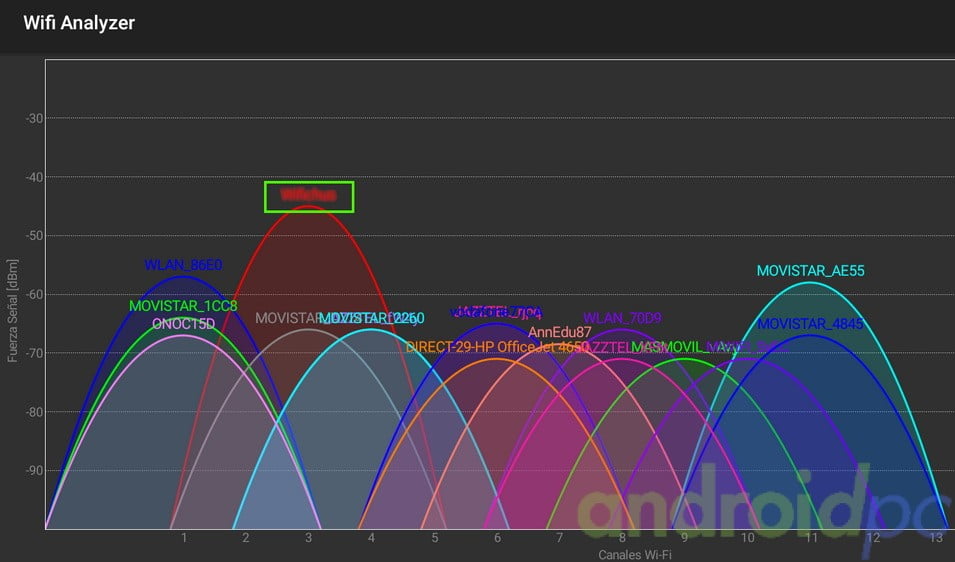

Ponemos a prueba la cobertura wifi con el equipo como siempre situado a una distancia de unos 5mts y con una pared comprobamos que tenemos conexión sin cortes, la señal llega a un buen nivel con unos 53 dBm, un resultado correcto pero que no excelente.
Bluetooth
Junto con el adaptador wifi del Shuttle XPC nano NS02A tenemos también conectividad Bluetooth 4.1 con la que no hemos mayores problemas a la hora de detectar otros dispositivos, hemos probado unos cascos BT y unos un gamepad BT sin mayor problema.
Control remoto
Con el Shuttle XPC nano NS02A no tenemos servicio de control remoto instalado de serie pero podemos usar CetusPlay como alternativa para controlarlo desde nuestro móvil y controlarlo remotamente.
