Diseño de la caja
Diseño exterior

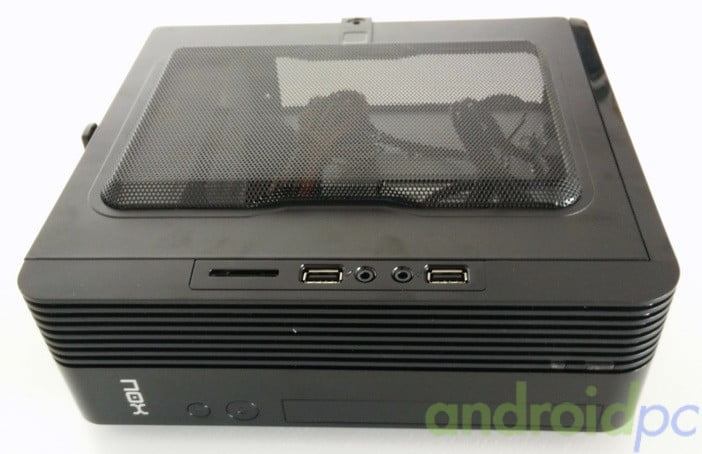

La caja NOX VEXA se compone principalmente de dos tipos de materiales en el perímetro de la caja tenemos plástico brillante, en las tapas e interior nos encontramos con acero. En la zona del frontal tenemos dos conectores USB, salida y entrada de audio por jack, un lector de tarjetas SD, un botón de encendido y otro botón de reset, contamos también con un led de encendido y otro de actividad del disco duro.

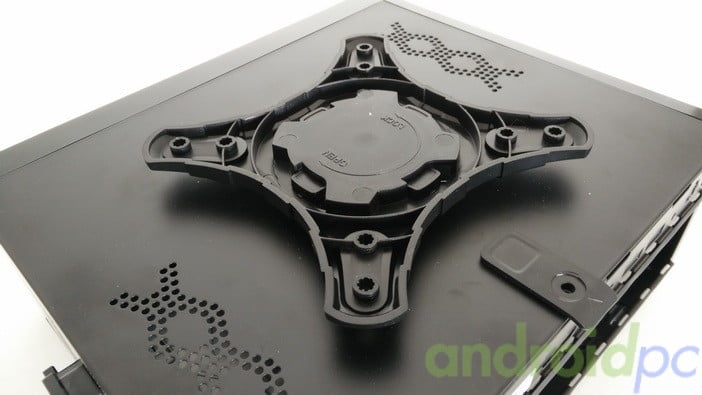

Las tapas superiores tienen unas lengüetas que nos permiten alojar un tornillo para bloquearlas y que a la vez nos facilitan desmontarlas de forma cómoda, en la tapa superior tenemos una rejilla perforada elevada que nos da más espacio para el ventilador de la CPU, en la tapa inferior tenemos el soporte VESA pre montado.

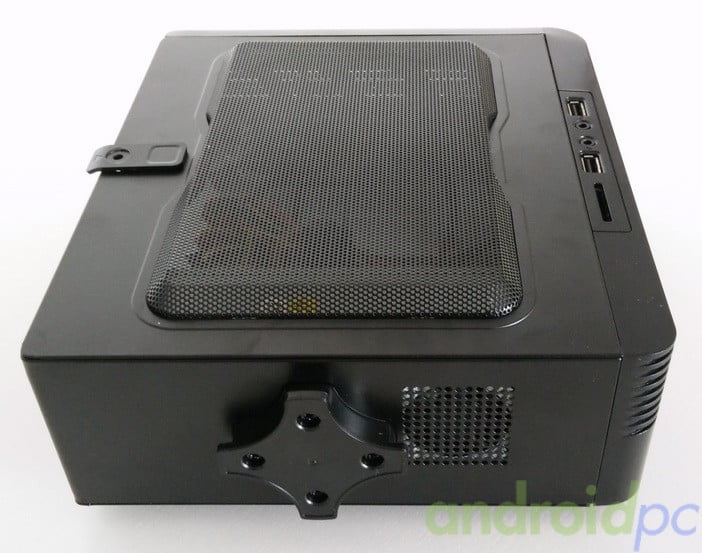

En uno de los laterales tenemos el otro soporte para el modulo de anclaje VESA el cual podemos desmontar y montar fácilmente entre estas dos posiciones, por otro lado la caja parece no estar diseñada para desmontar estos soportes.

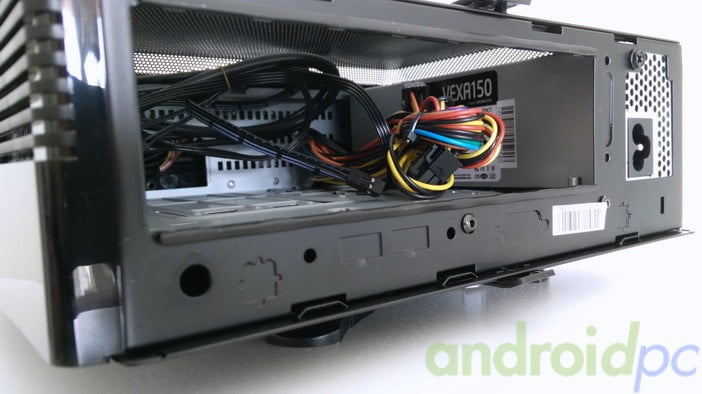

En la parte trasera tenemos el conector de la fuente de alimentación que viene de serie, el hueco de la chapa trasera de la placa base, un orificio tapado para una antena externa wifi y si nos fijamos en la zona inferior tenemos diferentes huecos tapados que podemos desmontar para puertos como los COM o USB extra.
Diseño interior

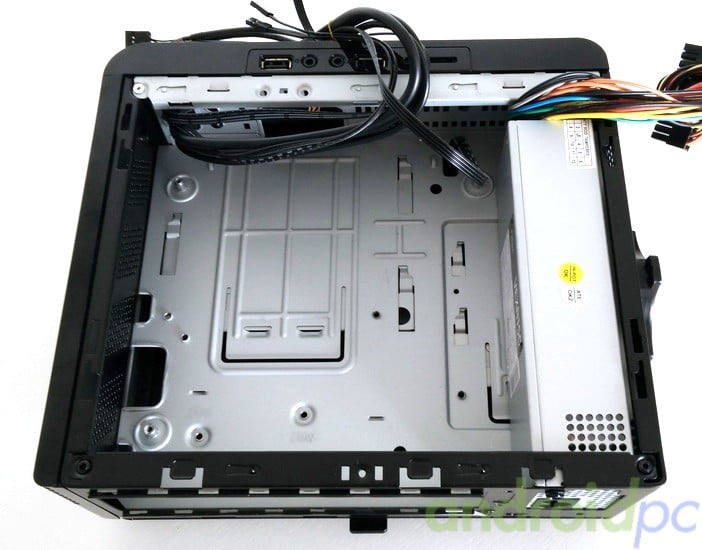

Cuando abrimos la caja NOX VEXA nos encontramos con un peculiar sistema de distribución del hardware, en la parte superior tenemos la fuente de alimentación de 150W y el hueco para la placa base mini-ITX, en un doble fondo contamos con una zona para alojar el resto de componentes, por los laterales de la parte superior tenemos orificios para pasar los cables a la parte inferior.

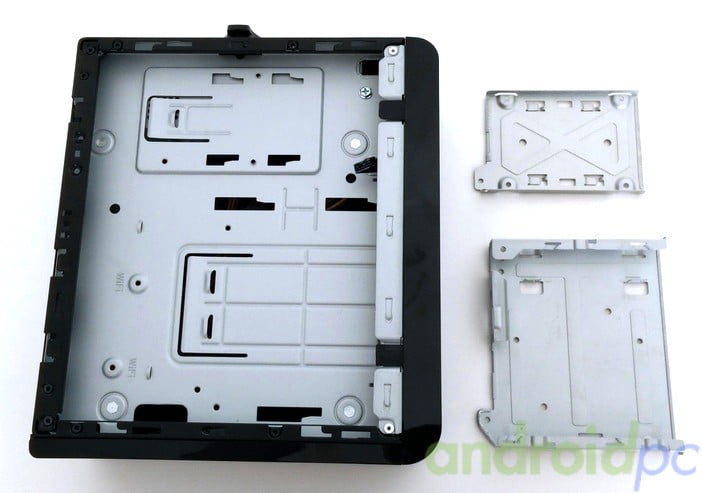

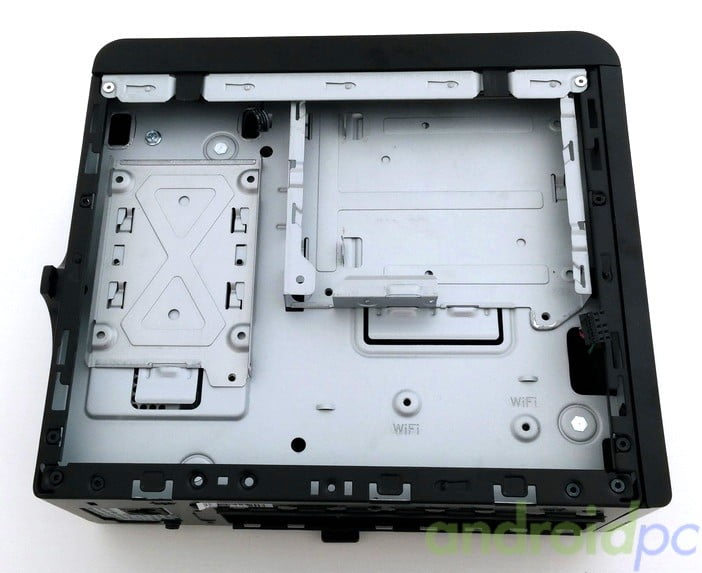

En la zona trasera de la caja tenemos dos piezas metálicas que se pueden desencajar, una de ellas para montar un disco duro de 2,5″ y otra para montar la unidad Slim ODD (unidad óptica plana) que nos permite esta caja. Para montar estas unidades tendremos que usar los dos cables especiales que vienen con el paquete de la caja, básicamente el que da alimentación.
En este mismo espacio podemos montar una tarjeta wifi y sacar la antena externa wifi por el orificio preparado para este cometido. Como vemos un sistema bastante original que encaja todos los componentes de forma muy práctica y permite montarlos cómodamente.
