QIDI MAX4, Análisis: Impresora 3D CoreXY de gran volumen

Hoy os presentamos la nueva impresora 3D QIDI MAX4 con sus complementos en nuestro análisis o review. Un sistema de gran volumen de impresión con altas prestaciones.

Esta gran impresora CoreXY QIDI MAX4 nos ofrece un volumen de impresión de 390 x 390 x 340 mm, ideal para los que quieren realizar piezas grandes. Además, se presentan con su complemento Polar Cooleer para mantener las temperaturas a raya al trabajar con PLA, evitando obstrucciones. Gracias al control de temperatura de su cámara nos que permite usar una gran gama de materiales. Esta máquina es compatible con el sistema QIDI BOX, un sistema AMS (Automatic Material System) para usar hasta 4 filamentos diferentes.

En la siguiente review vamos a explicar qué características nos ofrece y cómo usarla sin complicaciones. Si quieres saber más sobre este tipo de máquinas, puedes leer nuestra Guía sobre impresoras 3D de filamento.

La impresora 3D QIDI MAX4 está disponible en QIDI desde 1.049 € en oferta de lanzamiento.

Especificaciones técnicas

QIDI MAX4

Tamaño de construcción: 390 x 390 x 340 mm / Formato Core XY
Filamento soportado: PLA/ABS/ASA/PETG/TPU/PA/PC/CF/GF/PPS-CF
Funciones: Reanudar impresión / Sensor filamento / Webcam detección IA / Tuercas Z anti-retorno
Velocidad de impresión: 800 mm/s max / 30 m/s² aceleración
Transmisión: 2x Servo Z / 1x Servo XY / X Guia lineal / YZ Guias barra 12mm / Correas 1.5GT 10mm
Diámetro de la boquilla: 0.4 mm (0.2, 0.6 y 0.8 mm opcional) / filamento 1,75 mm
Boquilla: Temperatura 370 °C / Bi Metal / Engranajes metálicos
Calefacción: Cama 120 °C / Cámara 65 ºC / 3x Ventiladores PWM / Filtro 3 en 1
Nivelación: Sensores de carga / Resonancia
Pantalla: Pantalla capacitativa 5″ / 800×480
Plataforma de impresión: Hoja de acero magnética dos caras / Sensor carga
Conectividad: USB-A / Ethernet / Wifi 2.4G/5G
Cámara y luz: Webcam 1080p / Tira LED frontal
Calefacción: Cámara 150 W + 500 W / Plataforma 700 W / Polar Cooler
Medidas: 558 x 578 x 612 mm / 40 Kg / 47 Kg Combo
Software: QIDI Studio / QIDI Link / Opcional Orca, Prusa Slicer…

Montaje, ajuste y conexión

Gracias a su diseño poner en marcha la nueva QIDI MAX4 es muy sencillo. La estructura Core XY nos ofrece un marco metálico y de plástico muy robusto. Tenemos cristal frontal, laterales y superior de cierre corredero para ventilar en PLA o similares.

Unboxing y montaje

La gran QIDI MAX4 viene perfectamente protegida con corchos dentro de la caja de transporte, si la pedimos con QIDI BOX viene alojada dentro de la impresora, el Polar Cooler viene por separado en la misma caja general. Necesitamos dos personas para manejar el peso de 50 Kg del conjunto. Seguimos las instrucciones detalladas incluidas para desmontar y ajustar todo lo necesario.

Puesta en marcha de QIDI MAX4 básica

Sacar caja de complementos.
Quitar tornillos de fijación QIDI BOX y sacarla.
Cortar bridas de bloqueo y quitar plásticos.
Desmontar tornillos de fijación de la placa base.
Encajar brazo portarrollo lateral con tubo de conexión extra.
Encender y seguir pasos en pantalla.

Puesta en marcha de QIDI BOX + Polar Cooler

La impresora QIDI MAX4 tiene como complementos oficiales QIDI BOX para sistema de impresión multifilamento y Polar Cooler para refrigerar el cabezal en materiales como el PLA.

Ver montaje de QIDI BOX en nuestra review de la QIDI Q2

Para montar el Polar cooler solo tenemos que seguir los pasos del manual, es muy sencillo de poner en marcha.

Conectar cable de control a la impresora, estirar.
Pasar tubo de refrigeración al interior de la impresora
Embridar tubo de refrigeración
Abrir cabezal y conectar tubo, cerrar cabezal
Conectar a la corriente el Polar Cooler
Activar refrigeración en el menú de ajustes de la impresora

Gracias a esta ventilación extra de Polar Cooler directamente en el cabezal, podemos mantener la cámara a temperatura ideal para materiales como PLA. Con este sistema evitamos obstrucciones, el filamento mantiene la temperatura ideal en los engranajes hasta que entra en el cabezal y tiene que fundirse.

Ejes y nivelación de la impresora 3D

Mediante el sistema de auto nivelación y vibraciones que incluye la QIDI MAX4 podemos tener el sistema operativo fácilmente en minutos. Solo tendremos que seguir los pasos que se nos muestran, la primera fase de nivelación y vibración tarda bastante. La fase de nivelación normal dura menos y no es necesario realizarla siempre.

Componentes, control y software 3D

Estructura de QIDI MAX4

La impresora QIDI MAX4 se presenta con líneas sobrias y muy cuidadas. Contamos con una puerta frontal con bisagras y una tapa superior con dos posiciones para materiales que necesiten ventilación, si no contamos con Polar Cooler.

En el lateral izquierdo podemos montar el portarrollos sencillo y a la derecha el conector de energía. En esta área tenemos conectores de control para BOX y Polar Cooler, conector Ethernet, salidas de aire, tensores de correas y expulsor de residuos. Disponemos de dos aperturas para tensionar las correas de forma cómoda sin desmontar nada.

En el frontal tenemos una pantalla táctil de 5″ giratoria. En la zona superior tenemos un puerto USB 2.0, con el podemos realizar actualizaciones de firmware e introducir modelos 3D.

Transmisión, calefacción y limpieza

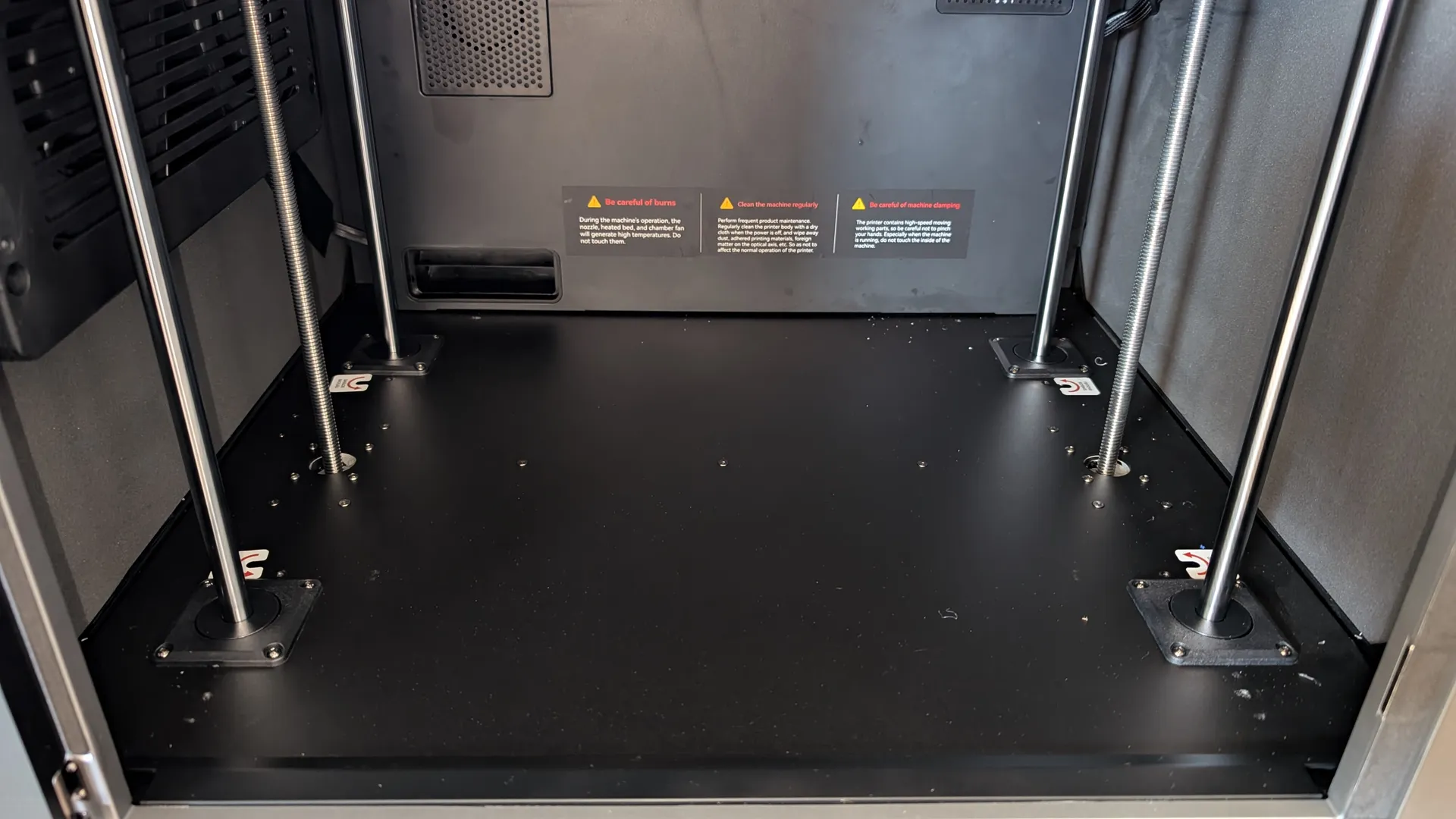

Dentro de la caja contamos con un ventilador auxiliar de control de temperatura interna y otro ventilador de calefacción que puede llevar la cámara hasta disponemos de un filtro 3 en 1 (G3 + H12 HEPA + Coco/Carbono). La base de la cámara de la impresora es lisa y muy fácil de limpiar. El sistema de limpieza del cabezal es por fricción y expulsa los residuos directamente en la zona trasera de la impresora.

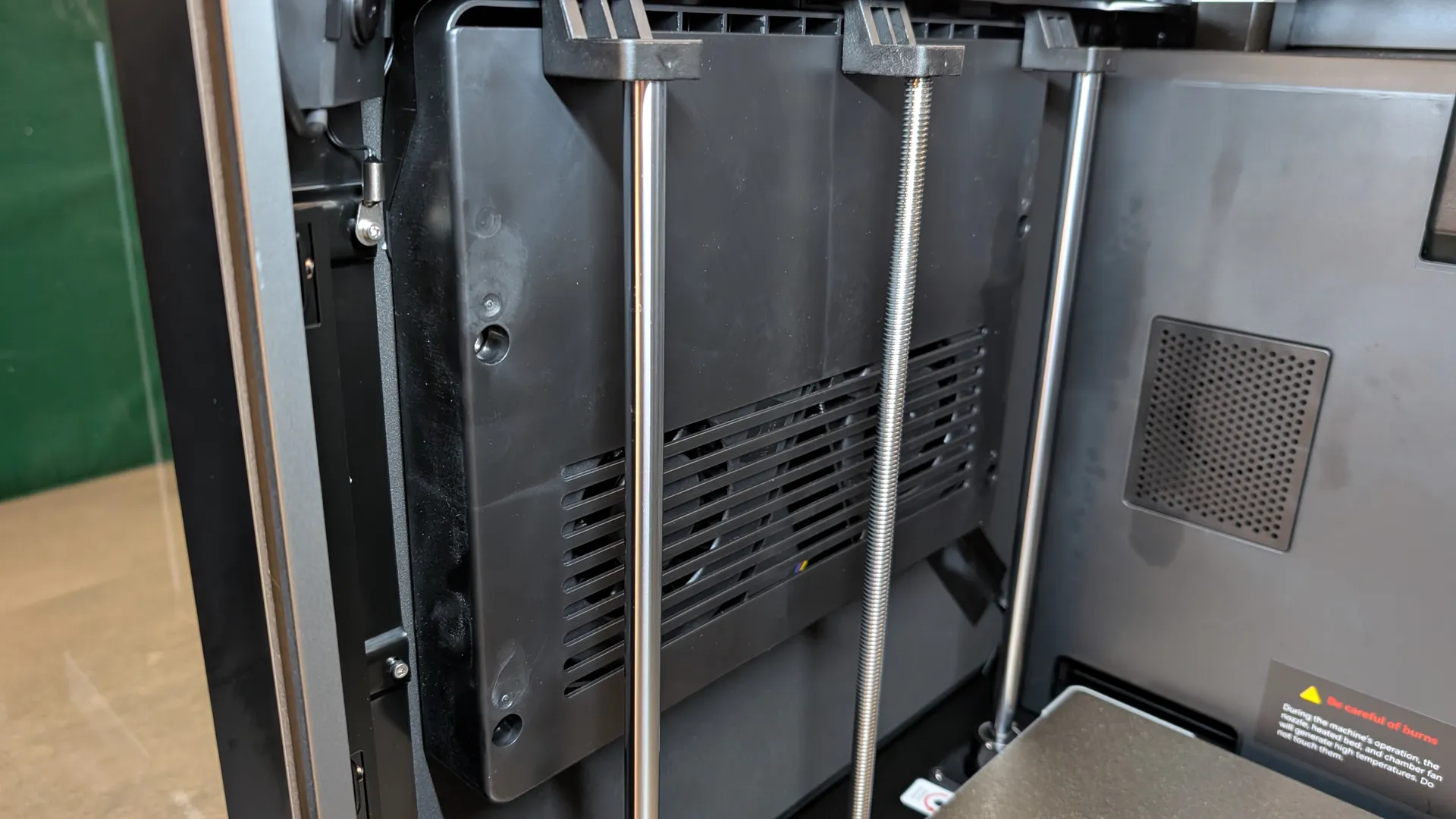

En la zona inferior podemos ver los dos servo motores directos para el eje Z, en las guías de 12 mm contamos con tuercas antirretorno en los tornillos sin fin para evitar errores de geometría. En esta misma zona tenemos la fuente de alimentación protegida en la estructura. Para el eje X tenemos una guía lineal de calidad, para mover el eje Y contamos con correas 1.5GT de alta precisión.

Cámara e iluminación

En un lateral tenemos la cámara de video FullHD con vista panorámica, a su lado, en el marco superior, tenemos una pequeña tira de luz LED integrada que nos da una buena iluminación.

Plataforma y placa de creación

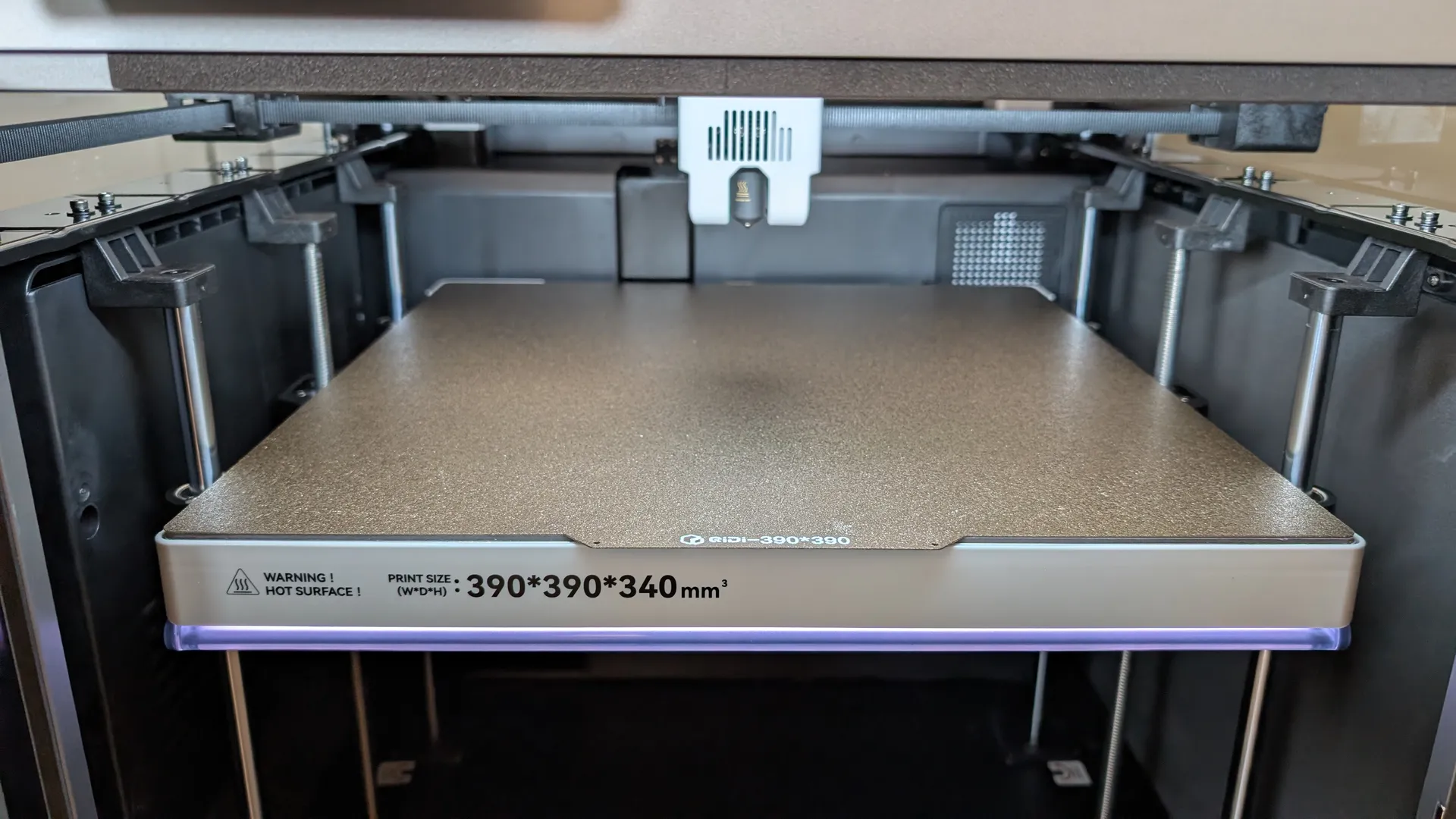

En la zona inferior tenemos la placa magnética de dos caras, se puede calentar de forma uniforme hasta los 120 ºC. El volumen de impresión máximo es de 390 x 390 x 340. Gracias al diseño del soporte de la base podemos encajarla muy cómodamente. En la zona inferior de la base tenemos una tira LED RGB que nos da información del % de trabajo realizado y otras notificaciones.

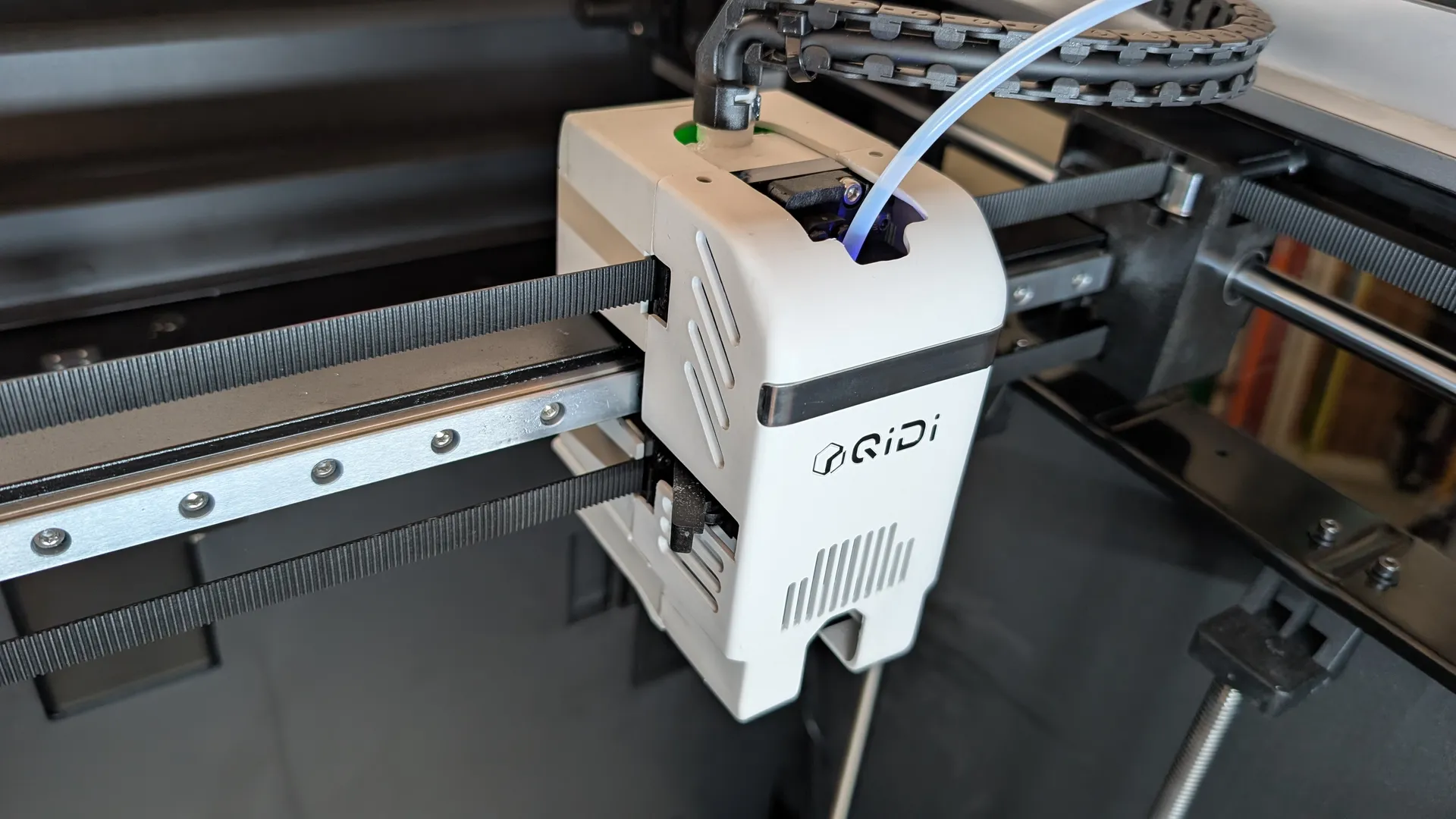

Cabezal de impresión

El cabezal que viene por defecto en la QIDI MAX4 está fabricado en componentes metálicos de alta resistencia, puede trabajar hasta 370 ºC. Contamos con un potente ventilador de refrigeración donde se puede añadir el Polar Cooler si contamos con ese extra.

Es fácil desmontar el cabezal desprendiendo la carcasa de plástico frontal de sus imanes. Tanto el cabezal de calefacción como el extrusor se pueden reemplazar. Contamos con corte de filamento automático y manual muy cómodo. El tubo de carga de filamento viene con indicador LED de carga y entra de forma natural. S conectamos el Polar Cooler el conjunto queda perfectamente funcional.

Controles de la QIDI MAX4

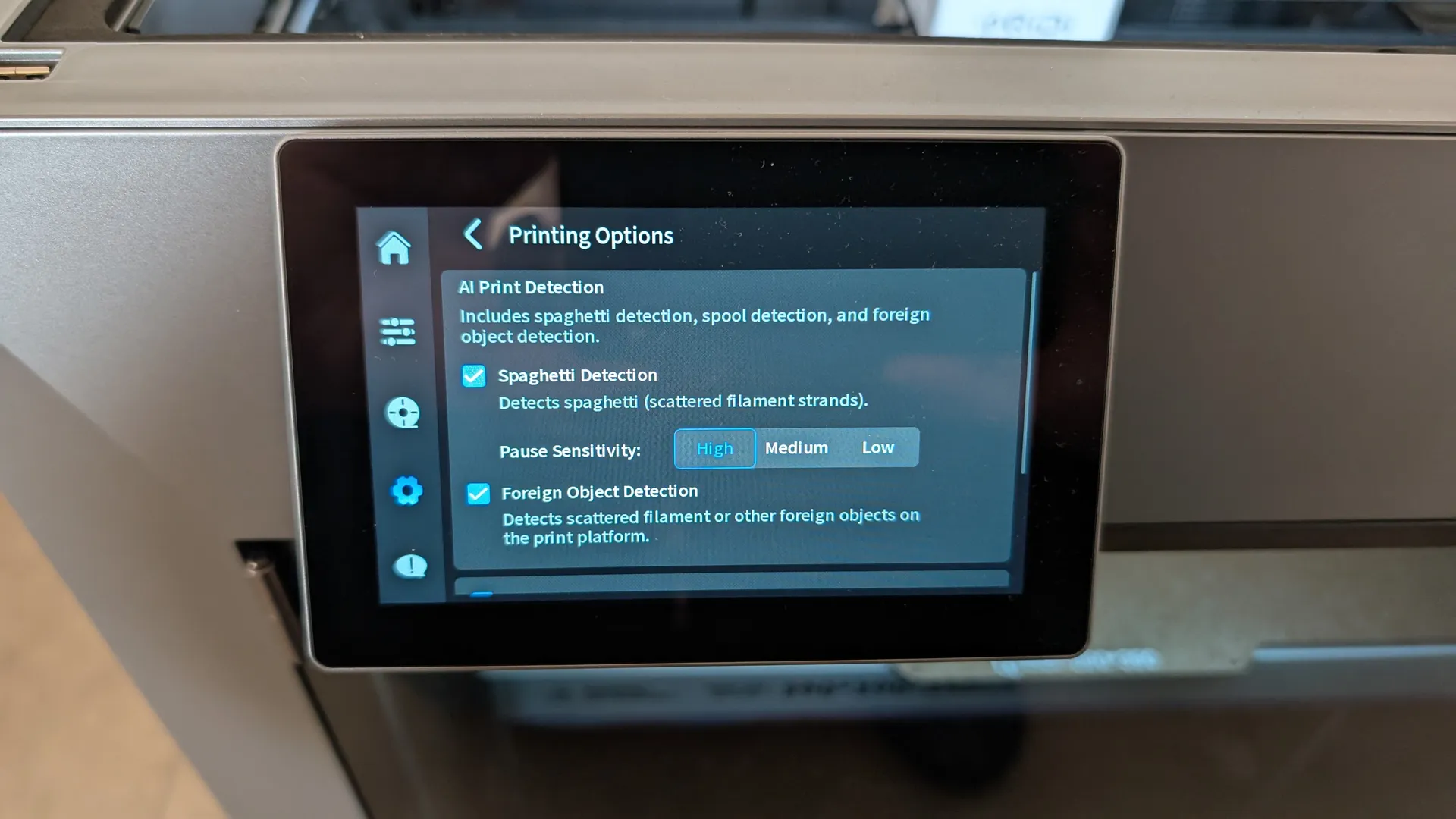

La impresora QIDI MAX4 nos ofrece una pantalla táctil de 5″ que permite controlar todos los aspectos básicos de este hardware. Es posible acceder a los menús de nivelación, control de temperatura, proceso de carga de trabajos, extrusor, conexión de red, filamentos, QIDI BOX, Polar Cooler, detección de cámara IA y actualizaciones.

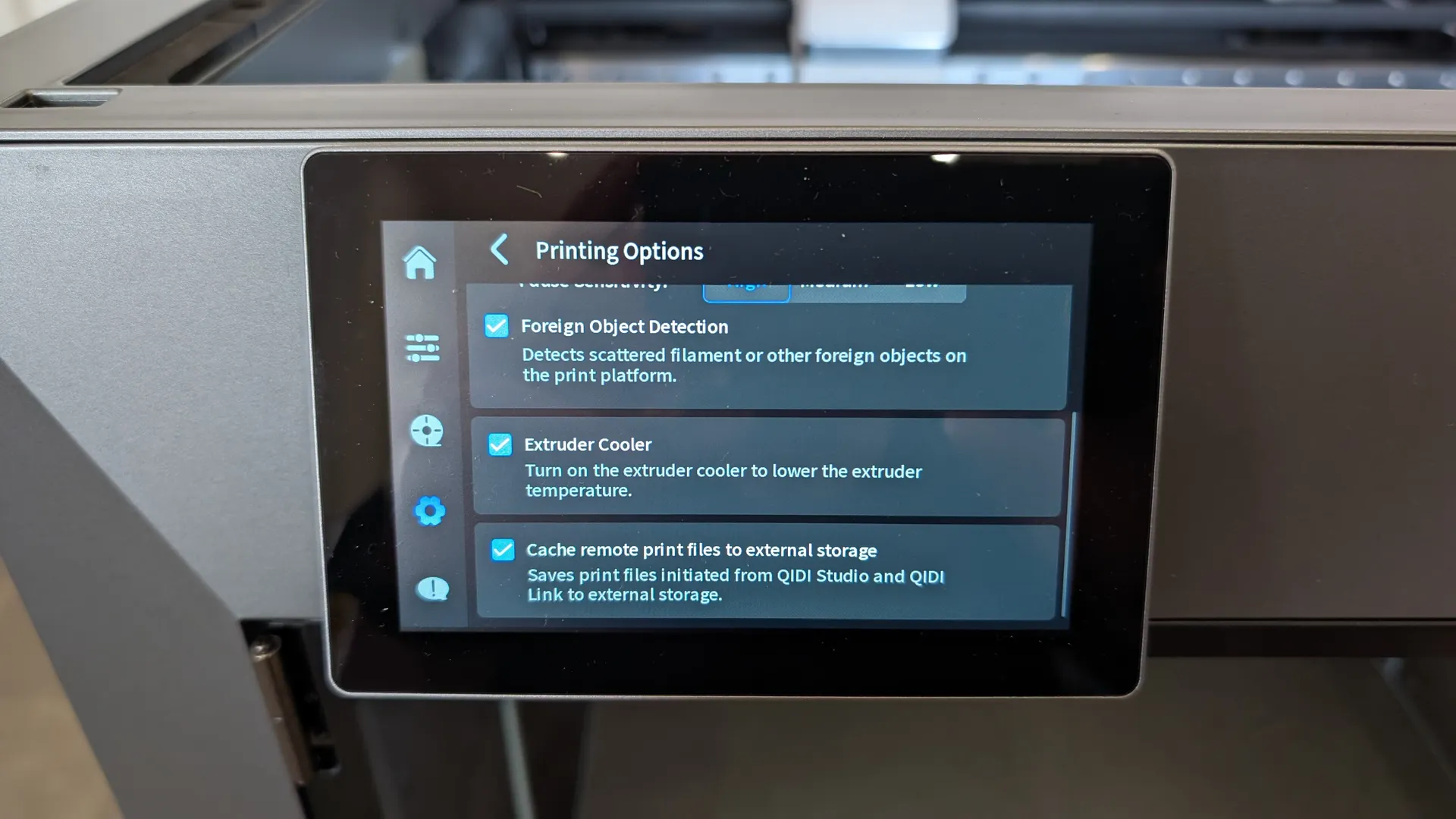

Para activar Polar Cooler tenemos que tener activado Extruder cooler en el menú de opciones de impresión. En el menú Filamentos, a los ajustes de carga del QIDI BOX. Si vamos a usar siempre los mismos rollos podemos desactivar la detección al iniciar para reducir tiempos de carga.

Diseño de piezas y Laminador

El software QIDI Studio diseñado para esta impresora es una versión de Bambu Studio personalizada, pero podremos usar otros software como Orca o Pulsa Slicer. El programa nos guiará en la configuración del sistema con nuestra impresora, podemos conectarla por Wifi mirando la IP de la impresora en los ajustes de la misma.

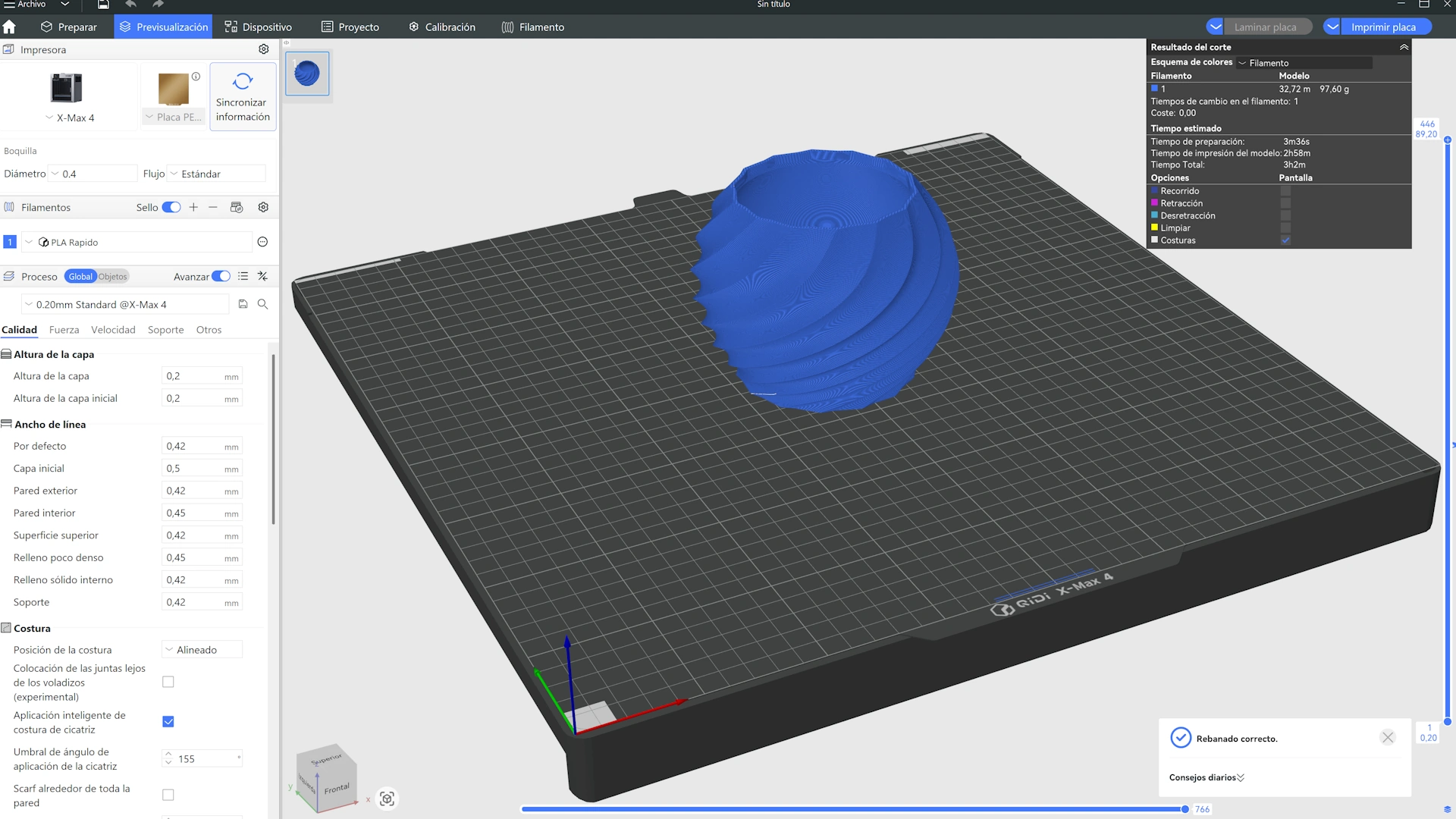

Para laminar los modelos usaremos el programa QIDI Studio.
Bibliotecas de objetos 3D en las webs Thingiverse / Grab3D / Cults3D / MakeWorld
Si queremos diseñar nuestras piezas 3D podemos usar el software Tinkercad.

Gestión en tiempo real y cámara

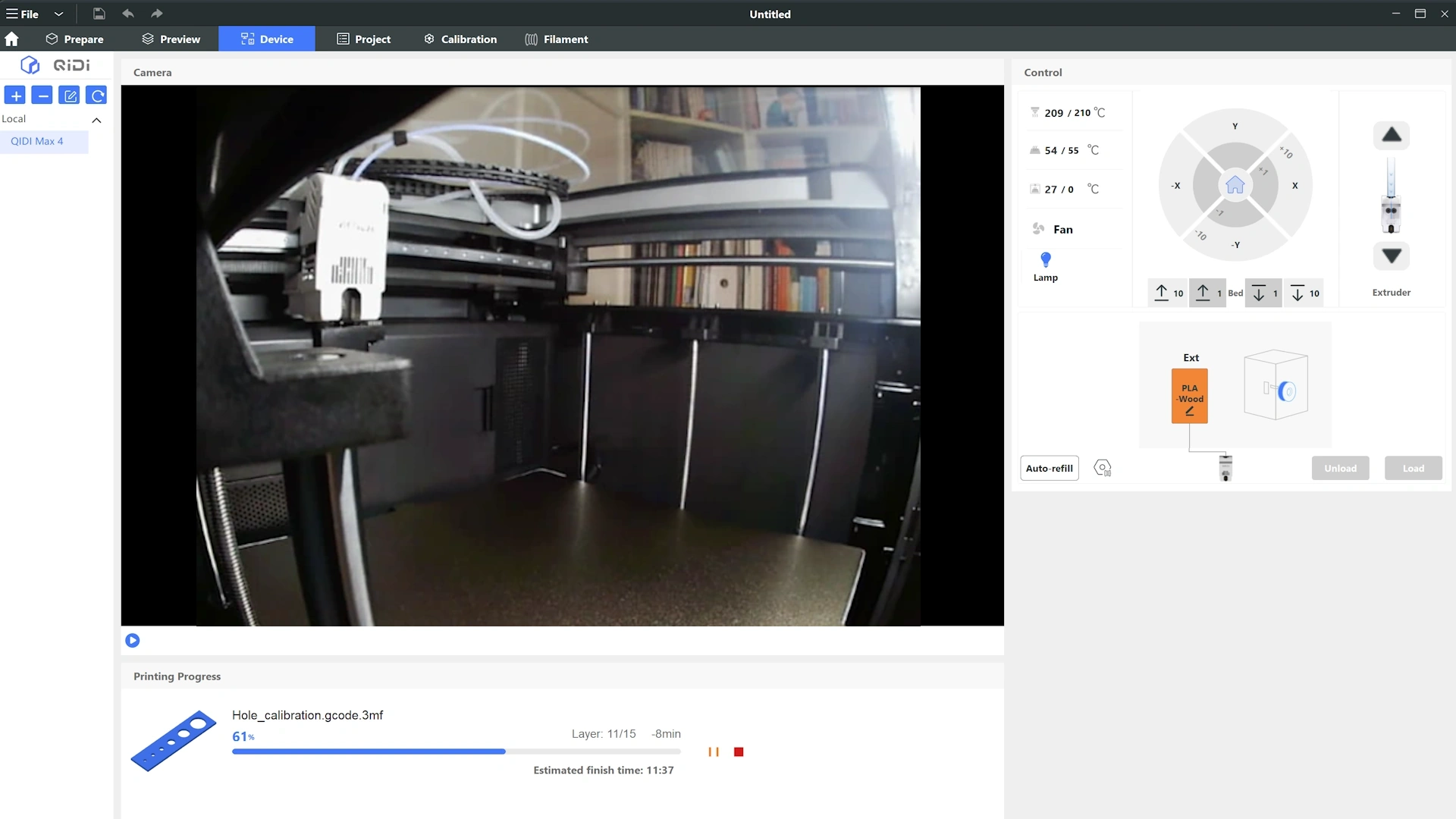

Dentro del programa QIDI Studio para tener control en tiempo real y podemos ver la webcam 1080p integrada tenemos que ir a la ventana Dispositivo. Allí tenemos el entorno muy sencillo (deberia ser Fluidd) donde es cómodo gestionar todos los ajustes y activar diferentes funciones en vivo.

NOTA: Podemos conectarnos desde cualquier dispositivo con un navegador usando la IP de la máquina.

Banco de pruebas

Calidad de impresión

Probamos la impresora QIDI MAX4 con varios modelos en 3D y diferentes materiales. En nuestras pruebas vamos a usar el material más común que es el PLA (Ácido Poliláctico) y también ABS (Acrilonitrilo Butadieno Estireno). Además, imprimimos un modelo AMS con tres colores diferentes para comprobar los resultados.

Como vemos en nuestro en el clásico PLA del modelo de referencia Benchy, también una maceta más complicada con Polar Cooler activado se imprimen perfectamente. Observamos que tenemos una calidad final buena y comprobamos que es rápida. Las capas están bien definidas y no se aprecian errores.

Impresión PLA Benchy: 18 min.

Realizamos una impresión técnica en PETG con fibra de carbono de un modelo de pinza (PIP). La impresión articulada realizada en una sola impresión nos da buenos resultados, este material técnico no es problema para la impresora y trabaja con el perfectamente. Imprimimos en PLA-madera un modelo de Gato. Un material bastante más lento y con cierta complicación que, como vemos, nos da buenos resultados. Imprimimos usando

Realizamos otra impresión de modelo AMS de Optimus Prime con diseño de llavero articulado. Este sistema tarda mucho más tiempo que con monofilamento, pero nos evitamos pintar para colorear el elemento. Como observamos, el resultado es bueno y el sistema articulado funciona sin problemas.

Impresión 1 filamento: 2 h.
Impresión 3 filamentos: 14 h.

Térmicas y ruido

Miramos las térmicas de la impresora QIDI MAX4, el sistema se calienta con normalidad y no notamos zonas calientes de forma anormales en sus componentes. En cuanto a su sonoridad, la impresora llega a un nivel de 56 dB en un uso normal, usando Polar Cooler subimos a los 62 dB y con BOX podemos llegar a los 65 dB

Conclusiones de la review y link de compra

Opinión

Esta nueva impresora 3D QIDI MAX4 es una solución polivalente, y gracias a sus especificaciones podemos trabajar con un materiales técnicos y además con gran volumen. Esto nos permite realizar todo tipo de piezas de alta calidad con diferentes características técnicas o térmicas y gracias a su cámara calefactada y sus diferentes componentes. Como hemos comprobado en nuestras pruebas, el acabado de las piezas es muy bueno en todos los escenarios.

Un añadido interesante es Poolar Cooler que evita muchos problemas al trabajar en continuo con PLA.También contamos con el extra del QIDI BOX, con el podemos trabajar con cuatro filamentos diferentes de forma óptima. El montaje general es my sencillo y solo necesitamos seguir los pasos que se indican en el manual. Como podemos ver, los tiempos de producción son largos si trabajamos con cuatro filamentos pero puede compensarnos.

En general, esta nueva impresora 3D QIDI MAX4 nos ofrece buenos resultados con materiales técnicos y en gran volumen. Un sistema recomendado si nos interesa este tamaño y especificaciones.
