Desde hace ya tres años que en AndroidPC.es hemos ido presentado productos que nos han parecido interesantes dentro de la gama de los miniPC de bajo consumo, pasivos o con mínima emisión acústica que hemos encontrado y en muchos casos hemos podido realizar análisis sobre ellos, ya sean con procesadores x86 o con procesadores ARM. Hoy queremos plantear un nuevo proyecto, montar un miniPC potente y moderno con bajo consumo y mínimo ruido y esperamos que nos ayudéis con vuestras opiniones. Este producto se aleja un poco de la filosofía de nuestra web, pero nos parece interesante hacer una incursión en un hardware diferente.
- Este proyecto se arranca con la colaboración de SilverStone que nos ha cedido dos componentes clave para el proyecto, una caja muy atractiva y una fuente de alimentación pasiva.
- Hemos aplicado los conceptos de este articulo en el montaje de la caja compacta de Silverstone:
Objetivo
- Comparar rendimiento y niveles acústicos de un miniPC potente y moderno contra los miniPC pasivos.
- Crear un miniPC que permita ejecutar juegos modernos a 1080p con un framerate constante y además realizar edición de vídeo.
- La caja debe permitir alojar un disco SSD para el sistema de 2,5″ y otro mecánico de 3,5″ para almacenamiento
- Se deben eliminar todos los ventiladores que sean posibles o elegir los elementos con menos emisión acústica
- La base será la plataforma Intel Skylake con un TDP max de 65W y la memoria DDR4 1.2V
- No se realizará overclock
Banco de pruebas previsto
- Se realizará una comparativa acústica y de consumo con un equipo basado en AMD FX-6300
- También se comparará el sistema con una GPU Radeon 270X y NVIDIA 750ti
- Análisis completo de caja Silverstone Sugo SG12 (SST-SG12B)
- Análisis completo de fuente Silverstone NightJar NJ520
- Análisis completo de fuente Strider Gold S Series ST55F-G
- Análisis completo procesador Intel Core i5 6500 3.2GHz
- Comparativa rendimiento de su GPU integrada contra GPU dedicada seleccionada
Elementos pre-seleccionados
Cajas

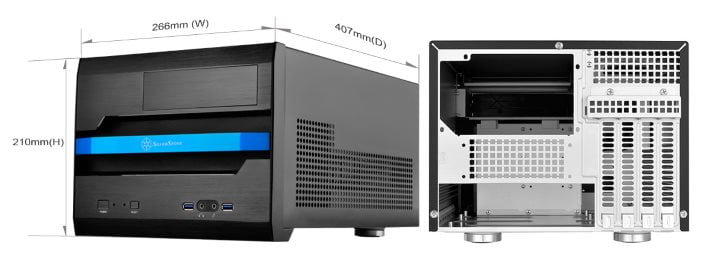

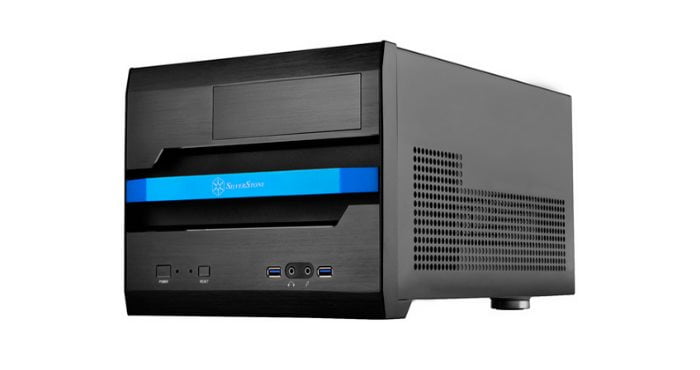

SilverStone Sugo SG12
La caja SilverStone Sugo SG12 (SST-SG12B) cumple con todas las especificaciones antes mencionadas. Nos encontramos con una serie de limitaciones en el tamaño de la GPU y el de los ventiladores de la CPU, algo que tendremos en cuenta. En esta caja no se pueden montar fuentes de alimentación pasivas ya que no tienen la ventilación necesaria.
- Se puede comprar la caja SilverStone Sugo SG12 en tiendas online como Amazon.com por unos 115€

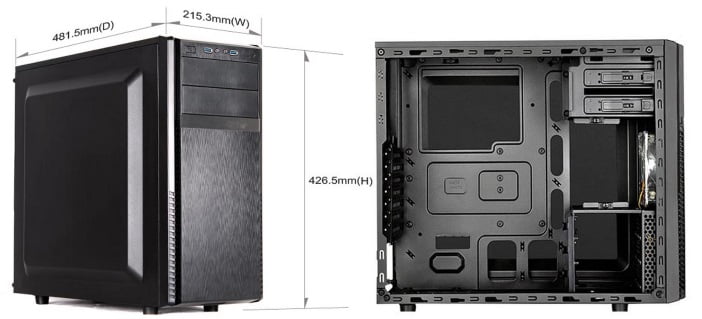

Silverstone Precision PS11
Para montar la fuente activa hemos optado por una torre SilvesSone Precision PS11 la cual nos ofrece aislamiento acústico en los laterales y soportes de goma para la fuente de alimentación lo cual eliminará posibles vibraciones. En esta caja no tendremos ninguna limitación de medidas para los componentes.
- Se puede comprar la caja en tiendas online como PCComponentes o Amazon.com desde 60€
Silverstone Precision PS11
La caja compacta SilverStone ML08 en este caso el modelo llamado SST-ML08B, esta caja es compatible con placas base en formato mini-ITX y fuentes de alimentación en formato SFX o SFX-L las cuales son mucho más pequeñas que las ATX clásicas. En concreto en esta caja montaremos el modelo de fuente semi pasiva SilverStone SX500-LG y para el disipar el calor de la CPU hemos instalado el modelo SilverStone AR06 que con su reducida cota en altura encaja perfectamente con este chasis.
- La caja SilverStone ML08 se puede comprar en Amazon.es por unos 116€.
Fuentes de alimentación
NightJar NJ520
Contamos con una fuente Silverstone NightJar NJ520 un producto excelente que encaja perfectamente en el proyecto que vamos a desarrollar, la potencia de 520W y certificado 80 PLUS Platinum con lo que cubre sin problemas el consumo del conjunto además el ruido es nulo (0dBA) al ser pasiva. Este tipo de fuentes no se pueden montar en cajas horizontales como la Silverstone Sugo SG12 ya que el flujo de aire en la posición de la caja no es el adecuado, necesitamos una torre vertical clásica como la Silverstone Precision PS11. Aunque la PSU no tenga ventilación con este tipo de fuentes necesitamos una buena extracción de calor en la torre con lo cual lo que perdemos de ruido por un lado lo ganamos por otros, todo dependerá de nuestras necesidades y el uso que le daremos a nuestro PC.
- La fuente SilverStone NightJar NJ520 se puede comprar en tiendas online como Amazon.es desde unos 160€

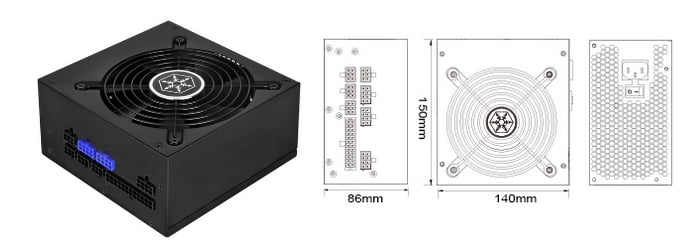

Strider Gold S Series ST55F-G
La fuente de alimentación Strider Gold S Series ST55F-G nos ofrece una potencia de 550W, más que suficiente para el consumo que nos va a demandar nuestro sistema, además cuenta con una emisión acústica de solo 18dBA con lo que el silencio está garantizado. Esta fuente la podemos usar sin problemas con la caja Silverstone Sugo SG12 ya que el flujo de aire entre el ventilador dela CPU el de la PSU encajan como veremos en el análisis.
- La fuente Strider Gold S Series ST55F-G se puede comprar en la tienda Amazon.es aproximadamente por 100€
Refrigeración de CPU
Para obtener un buen rendimiento en los parámetros que queremos tenemos que optar por un sistema de refrigeración con ventilación activa en la CPU..
- La altura para un ventilador convencional esta limitada a 82mm en la caja Silverstone Sugo SG12.

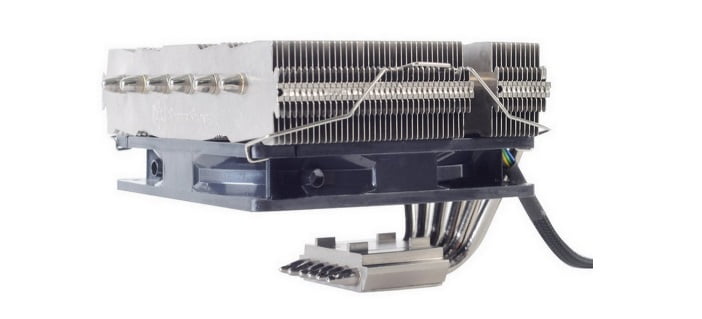

Silverstone NT06-Pro
Este es el ventilador Silverstone NT06-Pro es el recomienda SilverStone para su caja SilverStone Sugo SG12 la altura encaja perfectamente con esa caja y el ventilador es ventilador al estar posicionado horizontalmente se encara correctamente con el ventilador de la PSU que se puede montar en esa caja.
- El ventilador Silverstone NT06-Pro se puede comprar en la tienda online PCComponentes desde 70€

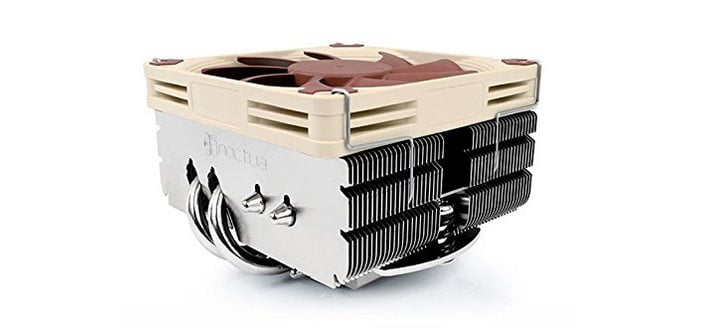

Noctua NH-L9X65
Un modelo de ventilador que estamos valorando es el Noctua NH-L9X65 ya que cumple con las especificaciones de tamaño y se comporta acusticamente muy bien, probaremos este modelo en nuestro conjunto comparandolo con el ventilador de serie del procesador Intel.
- El ventilador Noctua NH-L9X65 se puede comprar en la tienda Amazon.es desde 45€
Procesador

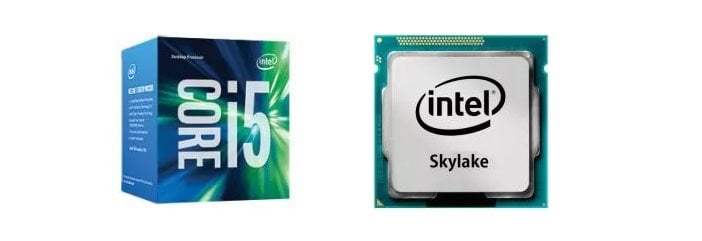

Contamos con un procesador Intel Skylake Core i5 6500 que trabaja a 3.2GHz, es Quad Core y dispone de cuatro hilos, un modelo que nos ha parecido correcto en su relación potencia y precio, el consumo es de 65W un tanto elevado pero veremos como se comporta con lo que le exigiremos. Otra alternativa seria un Intel Skylake Core i3 6320 por ejemplo ya que tiene un consumo de solo 47W pero es Dual Core con cuatro hilos y en nuestro caso nos interesa Quad Core, el modelo i3 si solo es para jugar nos puede ser perfectamente valido también. Pondremos a prueba su GPU integrada Intel HD Graphics 530 de la gama Gen9-LP y veremos que tal se comporta.
- El procesador Intel Core i5 6500 se puede comprar en tiendas como Amazon.es desde 236€
Placa base
Hemos optado por la placa ASUS Z170M-PLUS aunque no podemos realizar overclocking a la CPU (solo en modelos de procesadores K) contamos con excelentes controles de rendimiento en la BIOS que nos ayudarán a afinar nuestra configuración, además disponemos de conector USB 5GB/s Type-C el cual podremos probar en detalle.
- La placa ASUS Z170M-PLUS se puede comprar en la tienda Amazon.es o PCComponentes por unos 130€
Memoria RAM
Para la memoria hemos seleccionado un par de módulos Ripjaws V Red DDR4 2400 de 8GB con un consumo de 1.2V, con un total de 16GB no tendremos problemas para ejecutar cualquier juego o aplicación pesada.
- La memoria Ripjaws V Red DDR4 2400 se puede comprar en la tienda PCComponentes desde unos 118€
Tarjeta Gráfica
En este apartado es en el que hemos tenido más dudas, los modelos con una relación de consumo/potencia más interesantes a priori son las nuevas NVIDIA GTX 950 o las anteriores Nvidia GTX 750Ti las cuales destacan por su bajisimo consumo y rendimiento por Watio. Del lado de AMD el modelo que competiría con esta franja serian las Radeon R7 370 y R7 260 pero su relación potencia/consumo no parece tan buena en ninguno de los casos.
- Las medida de la GPU están limitadas a 368mm en la caja Silverstone Sugo SG12
Estos son algunos de los modelos que habíamos valorado viendo sus datos de ruido y rendimiento:
- Palit GTX750 KALMX 2 GB (pasiva)
- EVGA GeForce GTX950 SSC 2GB (semi pasiva)
- ASUS STRIX-GTX950-DC2OC-2GD5-GAMING 2 GB (semi pasiva)
- MSI GTX 950 Gaming 2G 2GB (semi pasiva)
- Palit GTX 950 StormX Dual 2GB (semi pasiva)

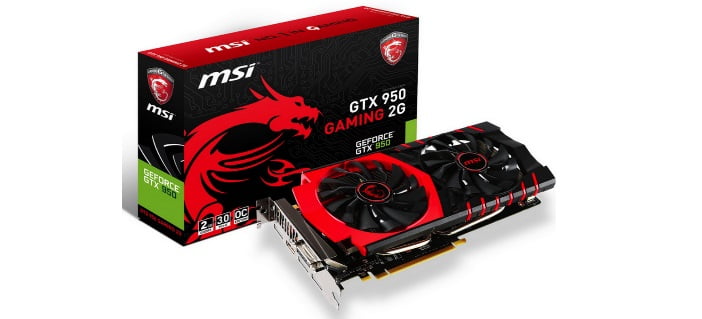

El modelo selecciona finalmente ha sido el MSI GTX 950 Gaming 2G 2GB ya que después de comparar muchos datos nos ha parecido muy bueno en consumo y ruido, tiene función semi pasiva con lo que los ventiladores no se activan si la GPU no pasa de los 60ºC. A poca distancia ha quedado el modelo EVGA ya que su sistema de refrigeración EX 2.0 parece muy interesante pero el modelo que iguala en potencia al MSI es el que tiene más OC y ya lo supera en consumo y ruido.
- La tarjeta gráfica MSI GTX 950 Gaming 2G 2GB se puede comprar en tiendas online como Amazon.es o en PCComponentes por unos 180€
