Hoy presentamos el analisis de la impresora 3D Creality Ender-3 S1 Pro y el Creality Sonic Pad, un combo perfecto para montarnos nuestro taller 3D en casa.
Como aficionados a la tecnología y con ciertos conocimientos de diseño 3D siempre hemos tenido curiosidad respecto a las impresoras 3D, hoy gracias a la colaboración de Geekbuying y Creality os presentamos esta review. Como veremos la impresora Creality Ender-3 S1 Pro es una maquina muy amigable para iniciarse y combinada con el Creality Sonic Pad nos pondrá las cosas muy faciles para iniciarnos en este mundillo.
Vamos a explicar de forma sencilla como poner en marcha y trabajar con una impresora 3D desde el punto de vista de un novato. Una herramienta que nos permite realizar todas las piezas que hemos deseado para alguna tarea, expresiones artéticas o simplemente por hobby.
|
Detalles de Creality Ender-3 S1 Pro y Sonic Pad
Unboxing
En el siguiente video podéis ver la impresora Creality Ender-3 S1 Pro y la tablet Creality Sonic Pad. En nuestro vídeo de su unboxing comentamos sus características principales y repasamos todos los componentes que se incluyen.
Montaje, ajuste y conexión
Poner en marcha el conjunto de la impresora Creality Ender-3 S1 Pro y la tablet Creality Sonic Pad es bastante sencillo. Gracias a la excelente documentación y vídeos de la marca Creality podemos tener en marcha el sistema rápidamente.

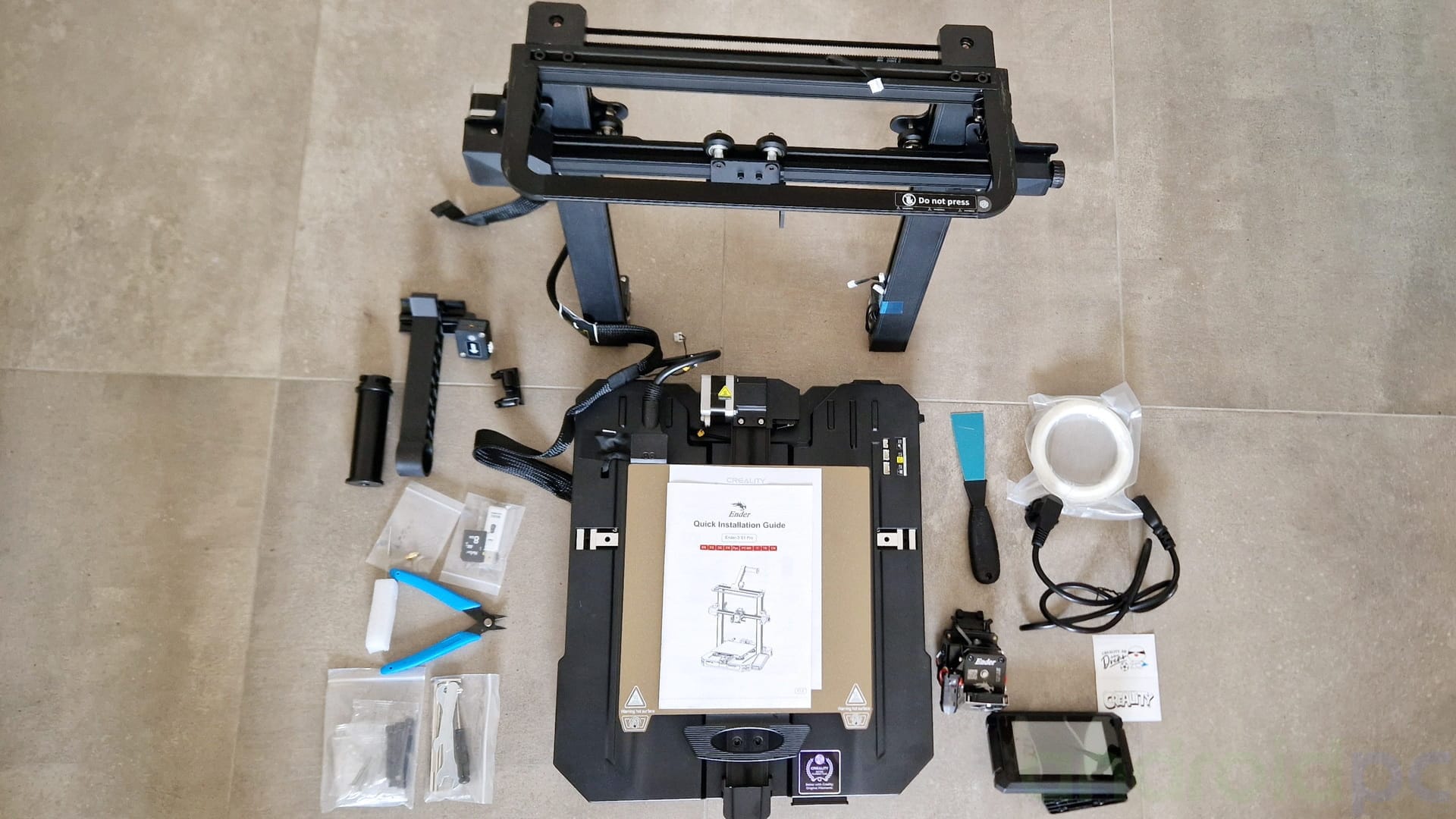

Creality Ender-3 S1 Pro, montaje y arranque
Como veremos la impresora 3D Creality Ender-3 S1 Pro tiene un montaje muy sencillo. Gracias a su diseño con muy pocas piezas los errores no se acumularán. Solo disponemos de 6 componentes a montar, pero realmente el único critico por geometría de la estructura es el pórtico del cabezal. Recomendamos leer las instrucciones y seguir al pie de la letra los vídeos incluidos.
- Software y manuales incluidos en tarjeta SD:
– Manual de usuario en PDF español y video de montaje
– App Creality Slicer para laminar piezas 3D
– Drivers de PC para conexión por USB-C
– Guia de materiales compatibles
En el siguiente video se explica perfectamente como montar esta impresora 3D, es muy sencillo. Las piezas ya tienen una buena tolerancia mecánica con lo que no tendremos que hacer un ajuste mecánico previo.
- NOTA: La cantidad de tornillos del cabezal es diferente, no afecta en nada.
- FIRMWARE: Tenemos los firmware de la impresora en su web oficial, solo hay que copiar el contenido en raíz de una SD y arrancar la impresora con la tarjeta SD dentro para que se actualice.
- Podemos consultar otros videos de ajuste y resolución de problemas en el canal de Creality Post Venta
Creality Sonic Pad, conexión y ajuste
Gracias a la tablet Creality Sonic Pad podemos gestionar de forma mucho más cómoda nuestra impresora 3D compatible. Por medio de su sistema operativo open source tenemos un control total de nuestro trabajos. Además, acelera el trabajo de impresión y nos permite ver los modelos en previsualización.
- Compatible oficialmente: Ender-3 Pro/Ender-5 Plus/Ender-3 Max/Ender-3 S1 Plus/CR-10 Smart/CR-10S Pro V2/CR-10 V3/Ender-3S1/Ender-3S1 pro/Ender-3v2/Ender-3V2 NEO
- El sistema de la tablet es Klipper de código abierto y permite hacerla compatible con muchas otras marcas.
Para conectar la Creality Sonic Pad solo tendremos que preparar una tarjeta SD siguiendo lo pasos que se nos indican en pantalla. El sistema operativo de la tablet se actualiza por Wifi via OTA, no tendremos que hacer nada tenerla a la última.
- NOTA: Es muy importante usar el puerto USB 1 lateral, en el manual se indica usar el trasero y es erróneo.
- ADVERTENCIA: Al utilizar esta tablet la pantalla de la impresora 3D queda desactivada. Tendremos que volver a flahsear el firmware oficial de la impresora si queremos restaurar su pantalla, es muy sencillo.
Nivelación de la impresora 3D
Gracias al sistema de auto nivelación que incluye la Creality Ender-3 S1 Pro podemos tener el sistema operativo de forma directa en pocos segundos. Solo tendremos que seguir los pasos que se indican en el menú auto nivelación.
Se recomienda nivelar manualmente cuando ya tenemos algo de practica y conocemos los ajustes de impresora. El la primera vez el proceso nos puede ser algo engorroso pero luego veremos que es muy sencillo.
- Muelles de plataforma: Los muelles que soportan la base de trabajo deben estar con un nivel de presión medio, así tendremos mayor recorrido con la ruedas de nivelación.
- Correas de transmisión: Gracias a la roscas que hay a los extremos de la correas de transmisión podemos tensarlas o aflojarlas. Hay que ponerlas en un punto medio, muy apretadas calentarán los motores y suelta resbalarán.
- Geometría del pórtico: Por defecto el sistema de pórtico está bien ajustado teóricamente, si la impresora funciona es mejor no tocarlo. En todo caso si notamos que tenemos un desnivel grande podemos ajustarlo manualmente, ver este vídeo.
- Nivelar con hoja de papel: Este es el método más común y sencillo, pasaremos una hoja de papel por debajo del cabezal y ajustaremos con las ruedas hasta que la pellizque, luego aflojaremos para que pase lo justo.
Apps de diseño de piezas
Podemos descargar una gran cantidad de piezas en 3D ya destinadas a la impresión de muchos sitios web que son bibliotecas de usuarios. También es posible diseñar nuestra propias piezas con cualquier software 3D aúnque tenemos opciones sencillas y gratis disponibles online.
- Bibliotecas de objetos 3D: Thingiverse / Grab3D / Cults3D
- Tinkercad: Software sencillo de diseño 3D online para exportar a OBJ o STL y luego laminar.

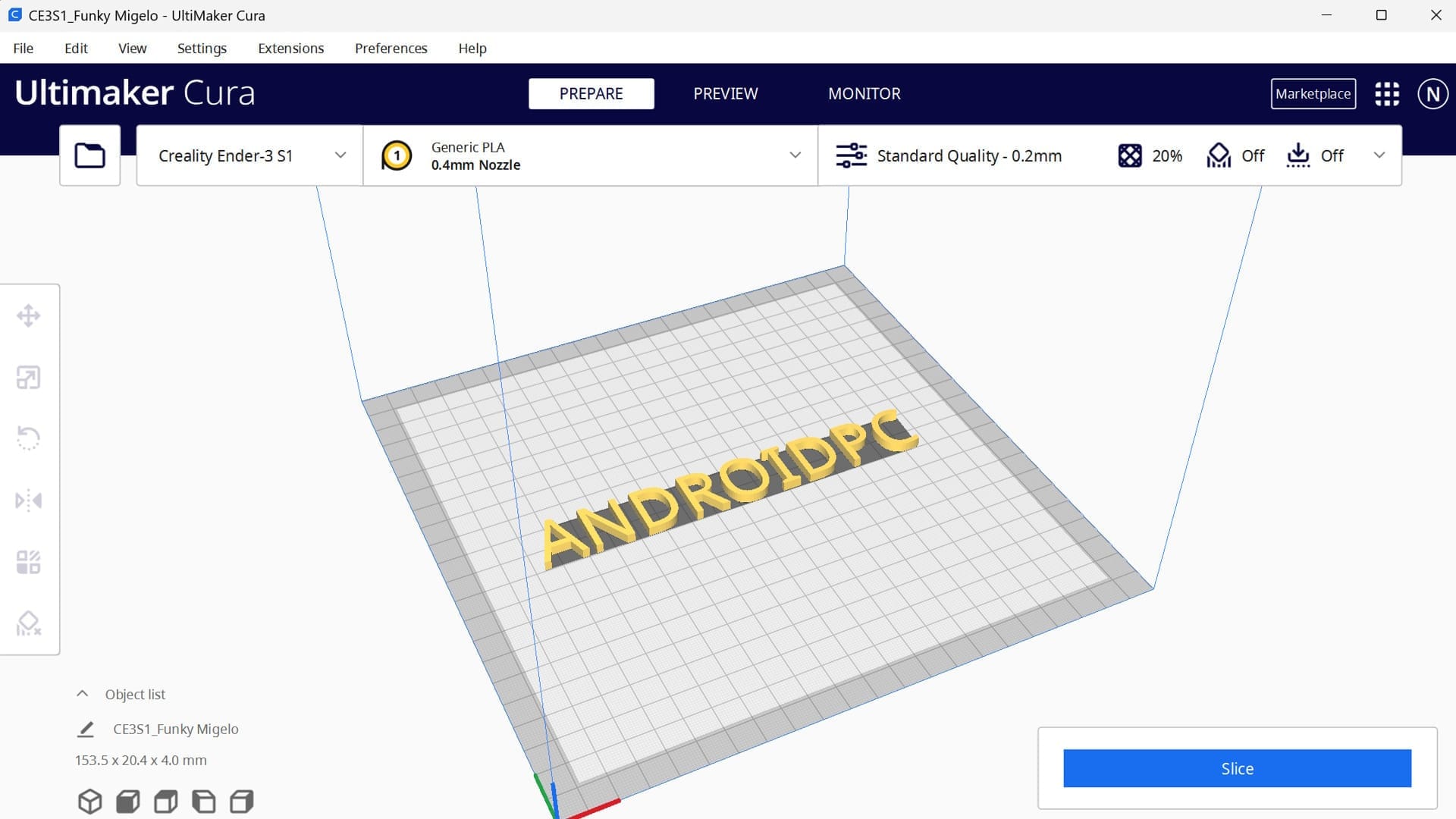

Una vez tenemos diseñado nuestra pieza en 3D o tenemos el fichero STL o OBJ se requiere laminarla, con el software Ultimaker Cura especificaremos que impresora vamos a usar y que material emplearemos. Es importante leer la tabla de materiales que nos ofrece la impresora para poner los valores compatibles y definir el area de trabajo para no salirnos.
- Ultimaker Cura: Software para laminar nuestros modelos 3D a nuestra impresora y ajustar el material a emplear.
- Pulsaremos en SLICE y se guardará un fichero GCODE que podemos usar en la impresora 3D.
Componentes, control y software 3D

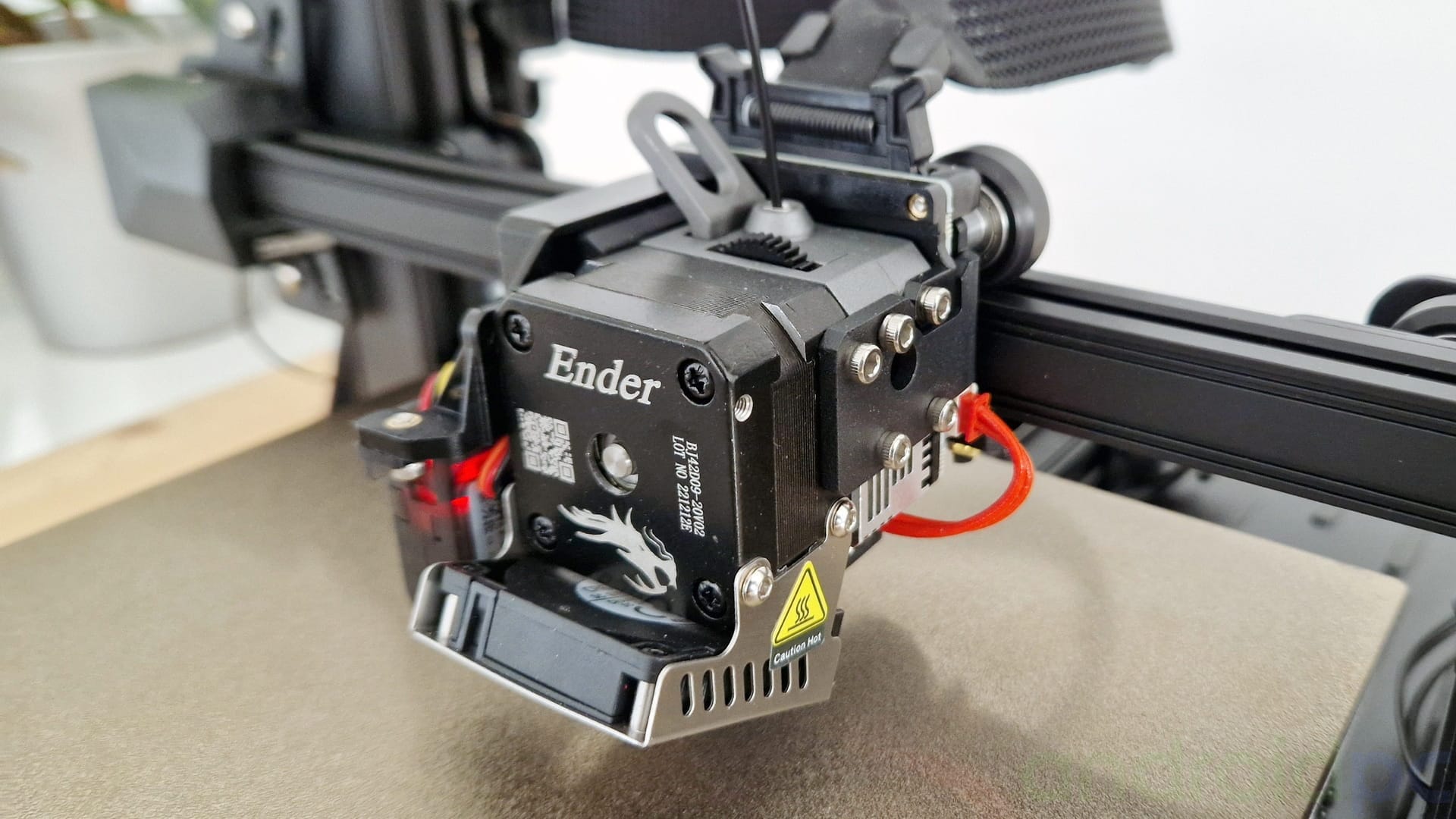

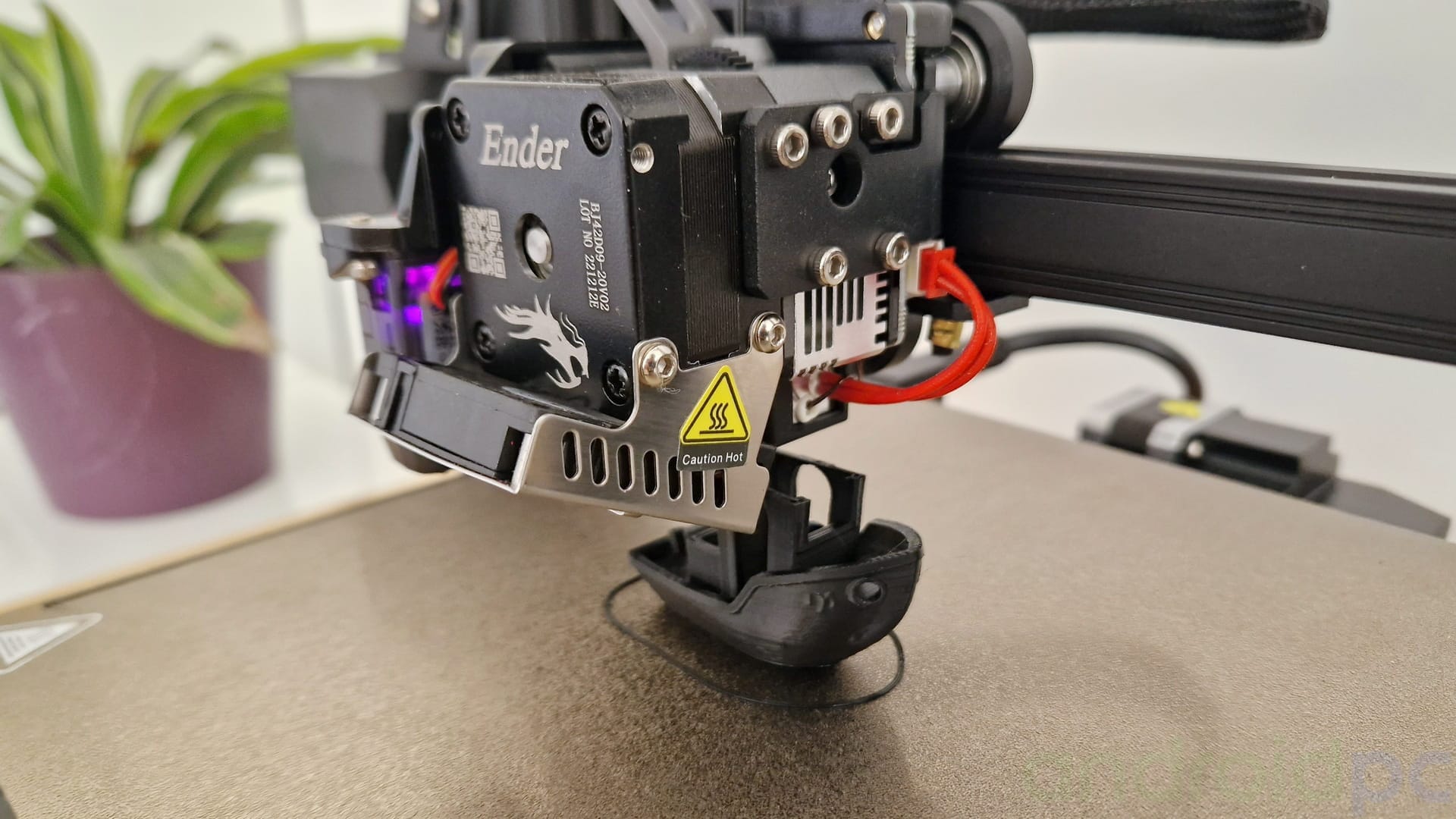

Cabezal de impresión
El cabezal que viene por defecto en la Creality Ender-3 S1 Pro esta fabricados en materiales bastante buenos, el cuerpo principal es metalico y las ruedas de la extrusora también. Contamos con dos ventiladores de refrigeración aunque también se puede añadir refrigeración liquida si nos interesa. En un lateral del cabezal contamos con un palpador que sirve para auto nivelar el sistema, un complemento que se agradece.
- NOTA: Aunque el cabezal puede trabajar a 300ºC se recomienda usarlo a 200ºC y limitarse a materiales compatibles.
- Podemos comprar el modulo Creality Ender-3 S1 Laser para gravar placas con este sistema.

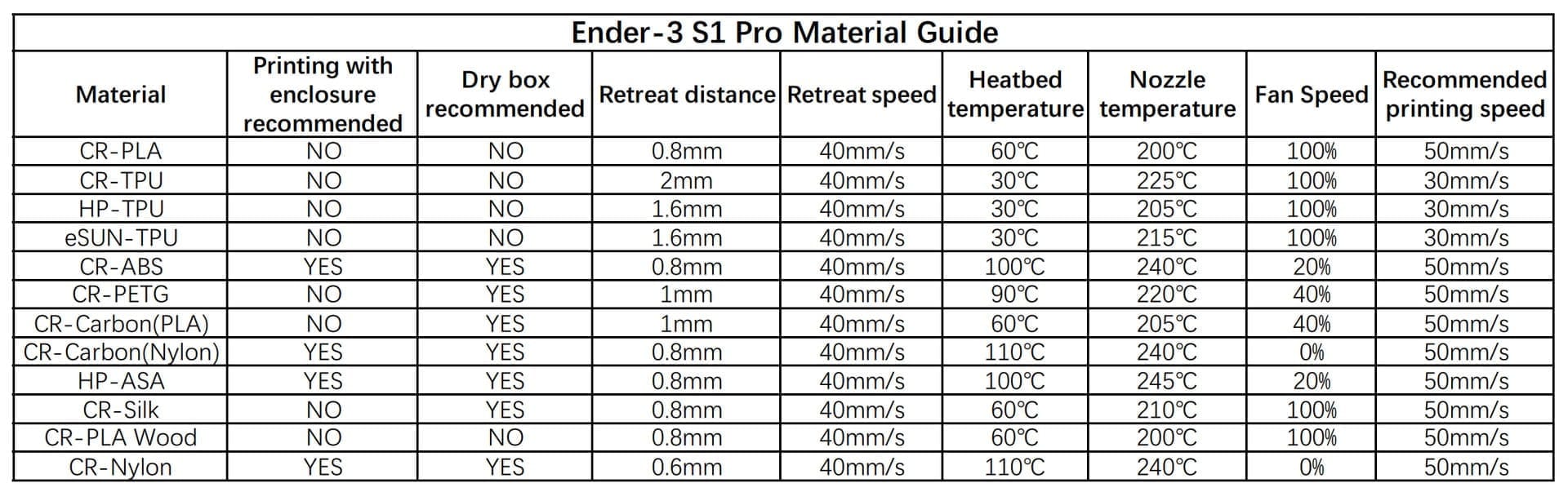

En la documentación que viene en la memoria SD que acompaña esta impresora tenemos múltiple información, entre ellas la lista de materiales compatibles y recomendaciones. Es importante respetar esta tabla a la hora de usar el software de laminado, comprar rollos de materiales o ajustar el sistema para un rendimiento optimo.
Estructura y base

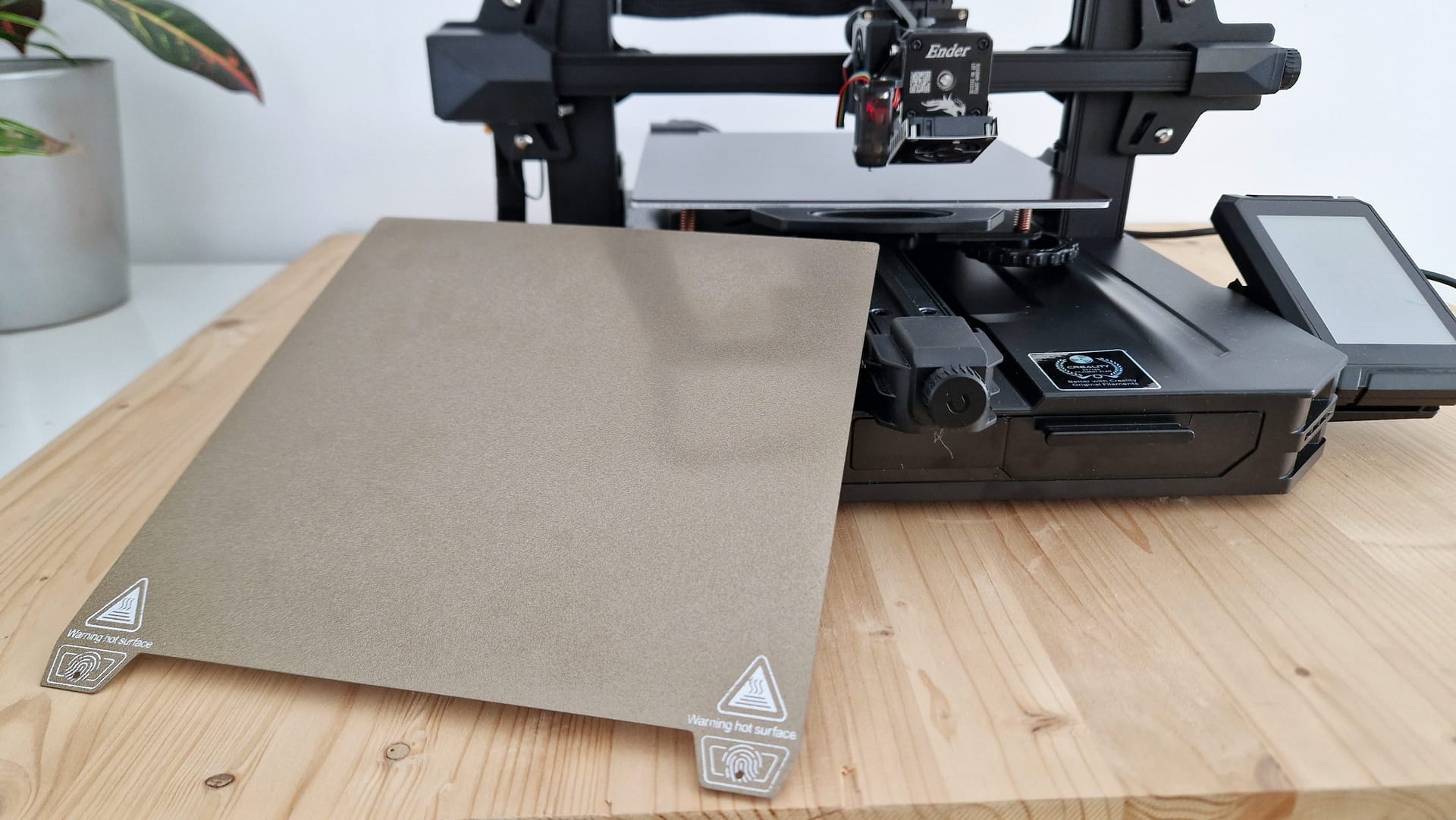

La impresora Creality Ender-3 S1 Pro nos ofrece una estructura clásica en perfilería de aluminio y sistema de pórtico, por defecto al venir pre-montada en pocas piezas no tendremos muchos errores de montaje. Cabe destacar la placa de trabajo magnética flexible, con ella podemos desmoldar la piezas de forma mu sencilla sin rasqueta. Contamos también con un detector de rotura de rollo, así el sistema dejará de trabajar si se rompe o nos quedamos sin materia, luego se reiniciará donde se quedó.
En la zona superior contamos con una luz LED integrada bastante practica para ir viendo el trabajo. En la zona inferior tenemos un alojamiento para un cajón que permite guardar algunas cosas.
- Cableado: Es fácil gestionar el sistema de cables, en la zona trasera del pórtico tenemos un gancho.
Controles de la Creality Ender-3 S1 Pro
La Creality Ender-3 S1 Pro nos llega con una pantalla táctil de 4,3″ que permite controlar todos los aspectos basicos de este hardware. Es posible acceder a los menús de nivelación, control de temperatura, proceso de carga de trabajos y demás ajustes para personalizar la impresora. Es bastante comodo trabajar con ella y no presenta problemas.

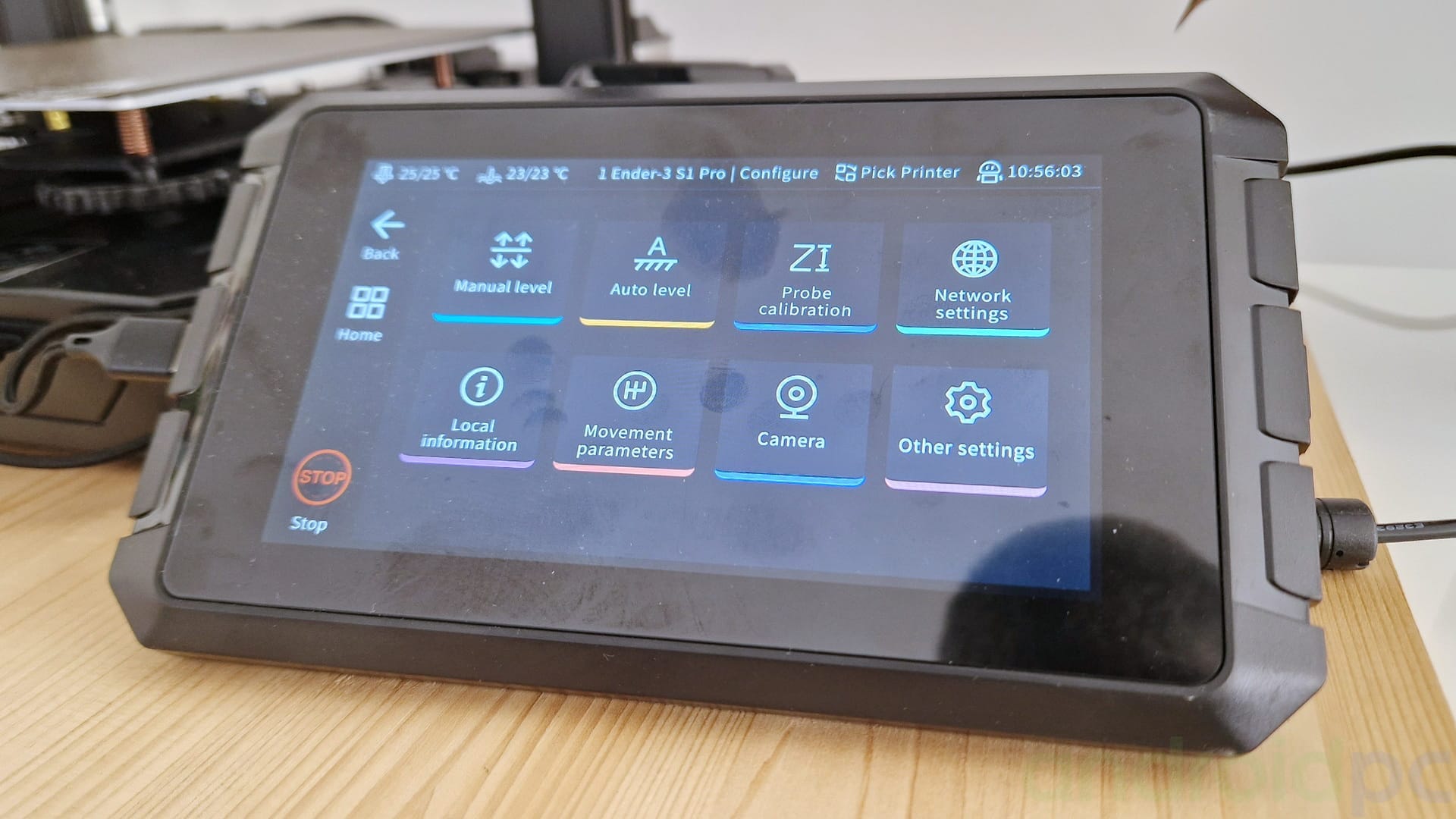

Control con Creality Sonic Pad

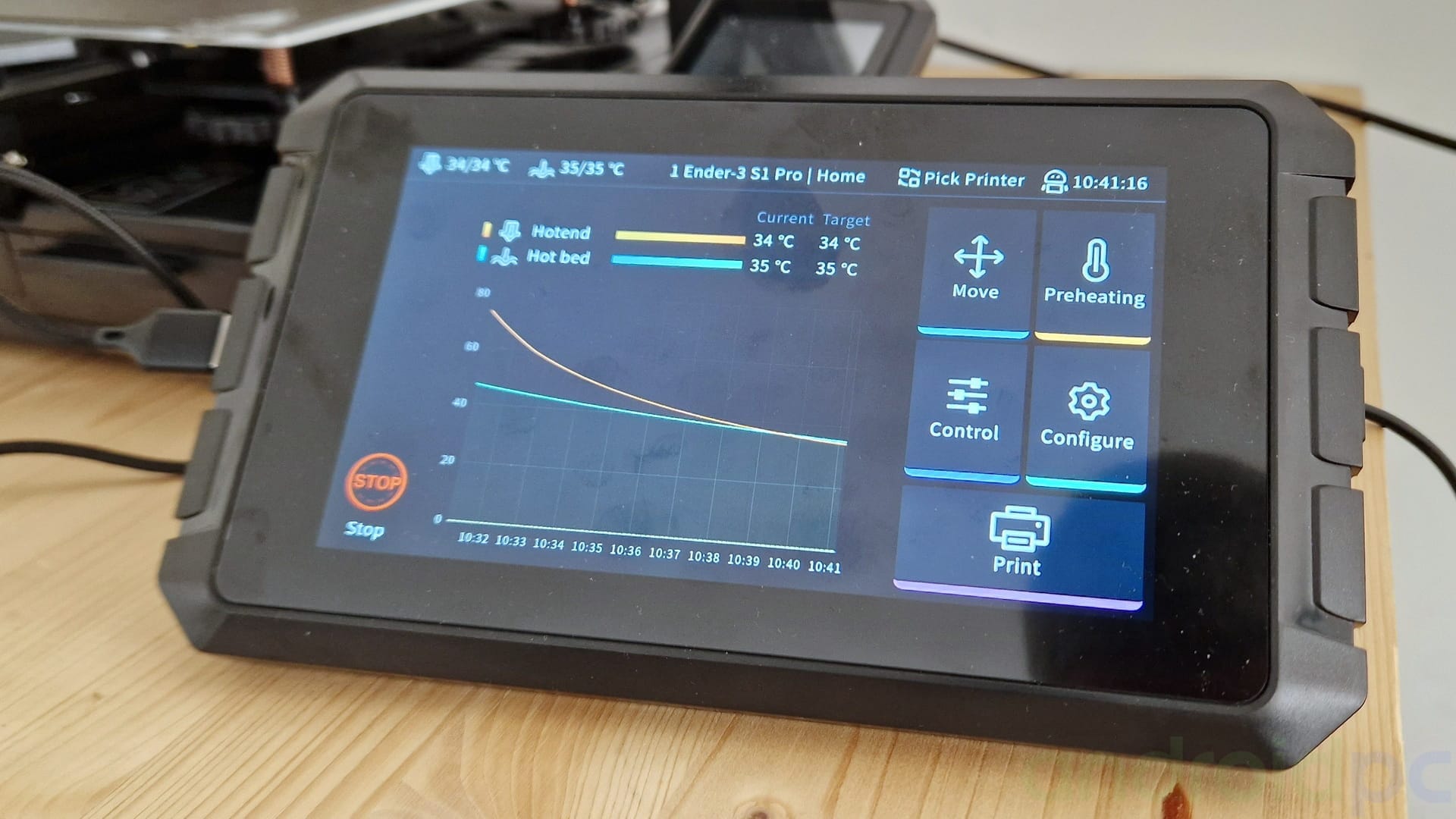

Si queremos un mejor control de nuestra impresora sin duda la Creality Sonic Pad con su pantalla táctil de 7″ representa una mejora significativa. En esta pantalla tenemos controles más detallados del sistema y más facilidad a la hora de trabajar con este entorno. También nos permite controlar múltiples impresoras en red, con su puerto Ethernet y conectividad Wifi es muy fácil gestionar diferentes trabajos y maquinas.
- Incluye cámara, puerto de sensor de vibraciones, altavoz y cuatro puerto USB.
- El sistema operativo Klipper de código abierto la hace compatible con múltiples marcas.
Banco de pruebas
Calidad de impresión
Una vez hemos pasado la calibración de la Creality Ender-3 S1 Pro nos lanzamos de cabeza a imprimir modelos en 3D. En nuestras pruebas vamos a usar el material más común que es el PLA (Ácido poliláctico) y un modelo de referencia 3D para poder sacar conclusiones. El sistema después de pre-calentarse empieza a trabajar sin el menor problemas.
- Material: Rollo de PLA de 1.75mm de 1Kg.
- Temperatura: Cabezal 200º / Base 50º
- Capas y velocidad: 240 capas / 50 mm/s
- Extrusor: precisión 0,1 mm / boquilla 0.4mm
- Modelo 3D: 3DBenchy The Jolly / 60x50x35 mm / 1:45 minutos
Como podemos ver en este test bastante complejo, la calidad final es buena. Para la definición que nos da este cabezal tenemos una buena geometría y remates bien perfilados. Como se aprecia cada una de las capas está correctamente ajustada y no presenta errores importantes. Con un poco de lijado, imprimación y pintura acrílica podemos hacer figuras muy atrativas.
Térmicas y ruido

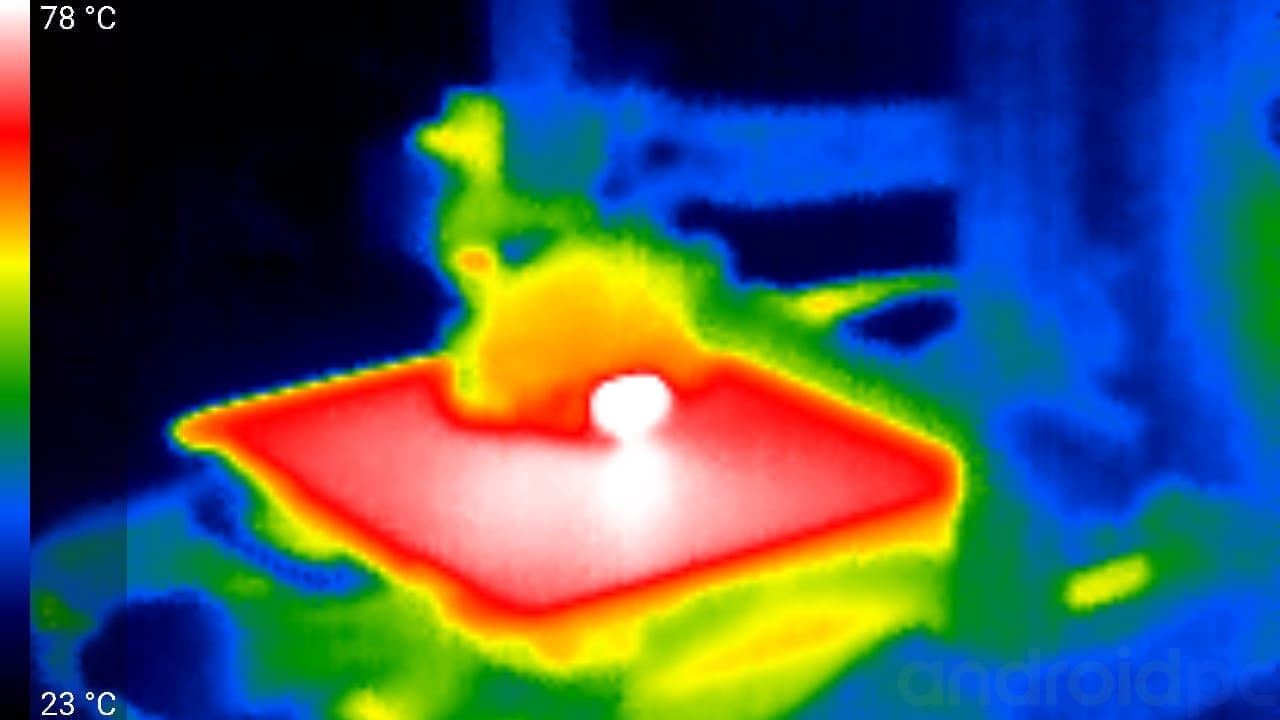

Comprobamos las térmicas de la impresora Creality Ender-3 S1 Pro, el sistema se calienta con normalidad y no notamos zonas calientes de forma anormales en sus componentes. Los motores se calientan poco y no representan problema, hay que tener las correas de transmisión no muy tensas y las ruedas de lo carriles no apretadas en exceso. Se podría mejorar el sistema de refrigeración añadiendo ventiladores extra con algún mod o con un pack de refrigeración liquida.
En el apartado acústico esta impresora llega a un nivel de 55 dB en un uso normal. Dentro de una habitación es bastante soportable y no cansa. La bandeja inferior bajo la placa de trabajo es de plástico y quizás aporta algo de resonancia respecto a una metálica, pero no representa mucho problema el nivel de ruido en general.
Conclusiones de la review y link de compra
Valoración
Opinión
Como hemos podido ver la impresora 3D Creality Ender-3 S1 Pro nos ofrece un producto muy completo para un usuario domestico. El sistema está enfocado para en la simplicidad, el montaje se lleva a cabo en unos pocos pasos y el sistema de auto calibrado hace la vida más sencilla a todos los usuarios. Después de probarla queda claro que la calidad de impresión 3D es bastante buena, para hacer piezas de uso domestico en tiradas pequeñas es un producto recomendable y que además goza de una gran comunidad.
Por otro lado la tablet Creality Sonic Pad es un buen complemento para usar con esta impresora 3D. Gracias al su sistema de código abierto además permite usarse en múltiples impresoras, ya sean de esta marca como de otras. Nos aporta múltiples opciones de conexión de red con Ethernet y Wifi, además es facil gestionar los tabajos y multiples impresoras. Algo a tener en cuenta si somo muy aficionados o profesionales. De cara a un usuario domestico que se inicia no es algo obligatorio.
En definitiva la impresora 3D Creality Ender-3 S1 Pro es una maquina muy interesante para la impresión 3D domestica, fácil de usar y de poner en marcha. La calidad de los componentes y los resultados que nos proporciona son sus puntos fuertes.
|
