Conectando el dispositivo
Detalles del producto
En la parte trasera de la placa ASRock Q1900B-ITX tenemos los conectores donde podemos encontrar puertos ya poco usados pero que quizás sean útiles para usar algún hardware antiguo y así sustituir una vieja torre ya desfasada por esta placa. En cuento a conexiones de vídeo tenemos VGA y HDMI y disponemos también de 3x USB 2.0 y un conector USB 3.0. Como conectores de audio tenemos entrada y salida de linea además de una conexión auxiliar. Si necesitamos conector mSATA, audio óptico o salida de vídeo DVI podemos optar por otras placas de la familia ASRock como la Q1900-ITX o la que tiene conector de energía DC-IN Q1900DC-ITX. En la zona interna de la placa tenemos las dos ranuras de conexión para la memoria DDR3 o DDR3L SO-DIMM, una opción que nos ofrece más alternativas de conexión que el NUC DN2820FYKH que se limita a memoria de 1.35V DDR3L. En este caso además disponemos las ranuras de expansión tienen capacidad de hasta 16GB. En un lateral de la placa tenemos los dos conectores SATA II, panel frontal de audio y puerto COM extra. En la misma zona tenemos el zócalo PCI Express 1x.
Sobre el SOC Intel J1900 encontramos un disipador con un diseño asimétrico bastante curioso que nos recuerda una forma orgánica, por lo que vemos en las mediciones térmicas el sistema funciona de forma adecuada y tenemos una diferencia de temperaturas muy pequeñas en los diferentes escenarios de trabajo.

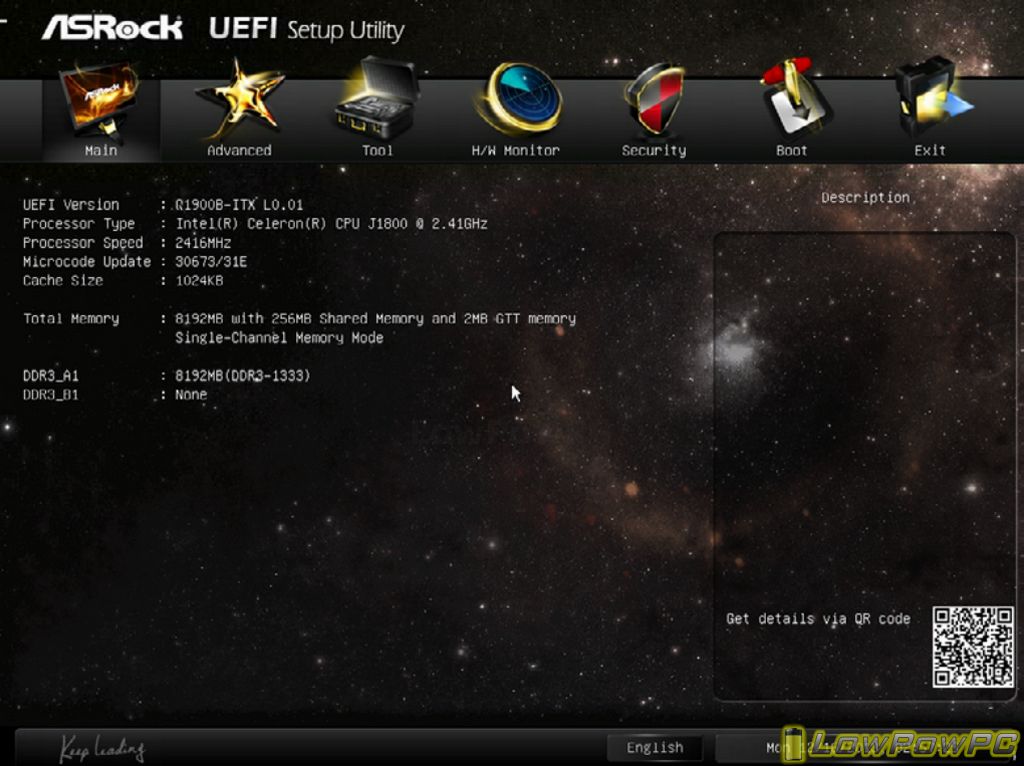

Puesta en marcha y BIOS
En nuestro análisis hemos utilizado Windows 8.1 Pro pero la placa base acepta la instalación de Windows 7. Como siempre ASRock nos ofrece la opción de actualizar la BIOS sin necesidad de entrar en Windows con el sistema, dentro de la BIOS UEFI con en la sección de herramientas encontramos la Instant flash donde podemos instalar desde una memoria USB cualquier actualización para el sistema. Las BIOS UEFI de ASRock en esta generación de placas nos ofrecen un entorno gráfico muy cuidado con multiples opciones de configuración y monitoreo.
Drivers y utilidades

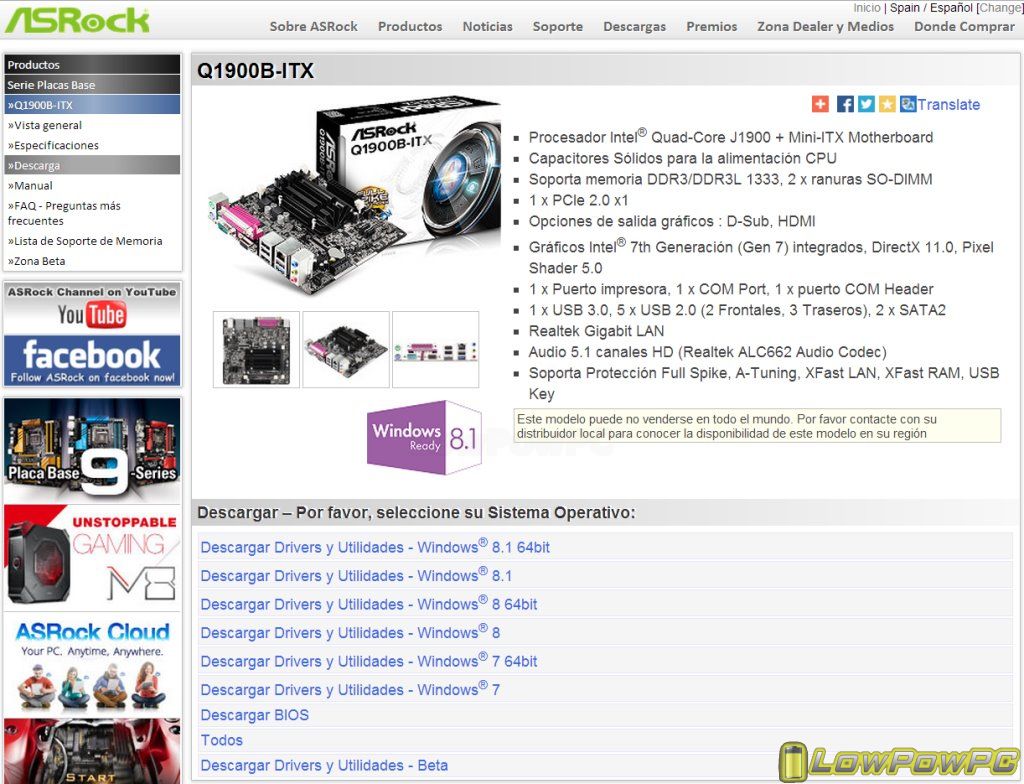

Podemos descargar todos los drivers y aplicaciones que nos suministra ASRock para su placa desde su sitio web. Contamos con software bastante interesante donde podremos monitorizar y controlar todos los aspectos de la placa. Dispone de funciones como el encendido remoto por red, apagar todos los leds de la placa para modo noche y otras pequeñas funciones que nos pueden ayudar a sacarle el mejor rendimiento.
Buenas MSX2, al fin ya voy teniendo componentes. Tengo la caja por fin. La Silverstone Milo ML05. Tengo dos slot de memoria RAM del portátil de mi mujer, que murió, pero la RAM esta bien y es compatible. Tengo Disco de 2,5 para el SO. Y tengo una picoPSU 12V 120W, concretamente esta http://www.dx.com/es/p/dc-atx-120w-mini-itx-htpc-power-supply-module-multicolored-215159#.VZJL4UbMFkk La pille más barata que este precio, ahora ha subido algo. Me falta solo la placa que va a ser la q1900 ITX (que trae salida optica) y el cargador para la picoPSU y ahí es donde tengo el mayor problema… No encuentro uno con varias… Leer mas »
Si no tienes prisa estas me han ido siempre prefectas:
http://www.aliexpress.com/item/DC-LED-Power-Supply-Charger-Transformer-Adapter-12V-6A-110V-220V-to-12V-For-RGB-LED/1814777794.html
Suelen llegar rapido.
Si no lo mejor es ir mirando en http://www.amazon.es/ o por ejemplo ESTE de PCComponentes
Hola!
primero felicitarte por tu web !haces un gran trabajo!
Tengo una duda, compre todas las piezas para montarme el htpc excepto la placa que cogí un ASRock Q1900-ITX y la ram que es una Transcend JetRAM SO-DIMM de 204-pin
el caso que que a la hora iniciarlo no hay manera he probado con los dos conectores del cargador compatibles (de 16V y el de 19V y no arranca , pero con una fuente normal y corriente si
sabes porque sucede esto?
Un saludo y gracias
Con una fuente normal de 19V y 3 o más amperios tendría que ir.
Que picoPSU le has puesto?
La del enlace que dejaste de aliexpress j
ademas el cargador también es el mismo que esta en la lista de componentes
Cual de los dos transformadores el de 100W o el de aliexpress 12V 6A?
El cargador es este: http://www.amazon.es/NGS-W-90W-Cargador-port%C3%A1til-autom%C3%A1tico/dp/B005GJ0WA8
PicoPSU:http://es.aliexpress.com/item/DC-12V-Pico-ATX-switch-PSU-Car-Auto-MINI-ITX-ATX-Power-Supply-120W/836368113.html?sk=zbEAeII6y:&cpt=1430398137620&recommendVersion=1&aff_platform=aaf&aff_trace_key=29701999734739811
Y ya te digo no hay manera de hacerlo arrancar xDDD
con una fuerte de Pc normal funciona todo correctamente y tengo todo instalado
Yo tengo la misma PicoPSU en esa placa y sin problemas.
El cargador no lo conozco… pero tendría que ir en modo 12V y si no a 19V.
Ojo con las clavijas, hay que tienen la carga dentro o fuera del conector.
MSX2, una duda más…
Para usar una pico PSU, es necesario que la caja este ideada para ello. Me explico. Puedo pillar una caja típica Silverstone, de las que no traen fuente, pero que están dispuestas para tener fuente interna, y ponerle una externa tipo PSU?
O no sería posible?
Puedes usar una PicoPSU en cualquier caja, solo tienes que tener una salida para el conector de la a la fuente.
La pico PSU ocupa solo un espacio muy pequeño sobre el conector de energia.
Gracias MSX2, me ha sido de ayuda.
Ya tengo casi pensado todo.
Me tiraré por una caja Silverstone, de las horizontales, tipo HTPC típica, son más grandes pero también se pueden ventilar mejor. Además puedo meterle más discos duro.
Le pondré una fuente picoPSU ó lo mismo tiro por la misma placa ASRock Q1900-ITX pero una que creo que trae ya la fuente incluida, se llama AsRock Q1900DC-ITX, el “DC” indica que trae el conector, pero aún no he averiguado si la picoPSU también la trae y solo haría falta un cargador tipo portátil de 2,5milimetros y un determinado voltaje.
Si, los modelos DC tiene la picoPSU integrada se puede decir, aquí hemos analizado una:
https://androidpc.es/blog/2014/04/30/analisis-plataforma-amd-am1-placa-base-asrock-am1h-itx-con-apu-athlon-5153/
Necesitas un adaptador con clavija 5.5mm exterior (masa) y 2.5mm interior.
Es de las más comunes del mercado, una con 19V que llegue a 100W te da de sobra.
Que modelo exacto de silverstone vas a poner?
Ya pondrás fotos del montaje por nuestro foro.
La caja que quiero usar es Silverstone-Milo-ML05B. Creo que viene sin fuente.
Vas a tener sitio para todo 🙂
MSX2, esa no esta mal, pero esa caja tiene una cosa que es lo que no me gusta, que usa fuente de alimentación INTERNA, SFX, que a parte de generar calor, suelen ser ruidosas.
Me gusta esta que es la misma que tu pones
https://www.alternate.es/Chieftec/IX-01B-90W/html/product/1072315?
Si es un problema… no existen muchas cajas ITX diseñadas para PSU interesantes económicas.
La caja con PSU que que indicas veo que es nueva en el catalogo de alternate, a ver que trae.
El de tema de las picoPSU me interesa mucho, pero me gustaría poderla comprar en una tienda diferente a AliExpress, porque todas mis compras en esta tienda suelen ser 15-20 días de rezos para que me llegue lo que he comprado y que funcione…
Ya de entrada, la que citas no aparece… sería ideal que actualizaras el artículo, o ya sería la caña, ese artículo en el que ibas a hablar de las picoPSU + cargadores de portátiles…. Me interesa muchísimo el tema.
A ver si tengo tiempo para el articulo, lo tengo a medias.
He comprado varios en Aliexpress y ningun problema.
Puedes mirar en amazon o ebay pero los precios se disparan.
Voy a actualizar el link.
He visto en Alternate la misma caja que usas, con la fuente PicoPSU incluida, con su cable, etc. A un precio bastante llamativo…
Podría servir aunque la fuente sea de 90W? Mi idea es montar la placa, un lector, un disco duro interno y otro externo (autoalimentado) por USB…
La placa que he visto es similar a la ASROCK pero más barata,… te parece bien¿?
Biostar J1900NH2 inkl. Intel® Celeron® J1900
90W va sobrada.
La placa de biostar no la conozco personalmente.
Espero no estar abusando…
Tengo una duda respecto a la caja. He estado bicheando un PDF que he visto en la red, y no veo espacio para que se pueda meter un disco de 3,5. Parece que trae una plaquita para poner un par de 2,5, como de lado, pero no sé. Puedes contarme un poco tu experiencia montándole el disco?
La placa no me suena tampoco de nada, la vi muy barata en alternate 68€
Para un disco de 3.5″ no veo esa caja y más con el disipador de esta placa.
Un de 2,5 va justito.
Por el link de alternate a ver que modelo de caja es.
Esta no tiene mala pinta:
http://www.alternate.es/Chieftec/BT-02B-U3/html/product/1091984?tk=7&lk=6654
Hola. Habéis probado el uso de photoshop?
He comprado la misma fuente de alimentación picopsu y el mismo transformador tacens de los enlaces, pero se me escapa algo
La fuente me da la masa en el exterior del conector y el transformador en la espiga interior
No se que se me escapa, pero son incompatibles, y no veo forma de invertir la tensión
Como lo hiciste?
Un saludo
Bueno, un error lo tiene cualquiera, me he puesto con el polímetro y esta todo correcto, a probar ahora que tal va
Un daludo
Ya contarás 🙂
Pues ha sido capaz de levantar un pentium g3258 al que tengo pensado ajustar con undervolting o undeclock, a ver que es mas fácil y que resultados obtengo con cada prueba
Vale que no he instalado siquiera windows, no he tenido tiempo. Cuando tenga un rato sin intromisiones, a ver que consigo
Un saludo
Ok gracias por tu ayuda, la verdad es que es muy dificil encontrar una buena caja a buen precio.
Entonces que me recomiendas, ¿comprar la chieftec con fuente incluída como la del enlace de arriba o comprar la picopsu y el transformador por separado?
Son dos opciones totalemen validas.
Creo que la de picopsu sale mas barata… a ver si tengo un rato monto lo de las cajas de inctel, hay interesantes.
Hola, al final he escogido la placa asrock q1900itx. Pero me falta elegir la caja. Llevo buscando una eternidad y aún no me he decidido.
He pensado en la que has puesto tú pero con fuente incluída, así me resulta más comodo. http://www.alternate.es/Chieftec/IX-01B-OP/html/product/1072315?
Al llevar una parte de la fuente dentro, ¿no se calentará más?
Es preferible comprar fuente pico psu?
¿conoces alguna otra caja de este estilo con conexiones frontales y donde caja mas fuente no sobrepasen los 75 euros?
Un saludo
Con conectores frontales o muy caras o inctel,en unos días pondremos más info sobre su oferta.
Las picopsu de aliexpress van muy bien, ojo con el numero de pines.
Esa de chieftec por el precio es de lo mejor.
Hola Enhorabuena por la pagina, me ha parecido muy interesante. He decidido comprar un mini pc y tras mucho leer y contrastar tengo 3 candidatos. La placa asrock con intel j1900, el inctel con celeron 1037u y la placa asrock con amd m1. Me gustaría decidir en funcioón del rendimiento, calidad de los componentes y la fiabilidad. Mis usos son navegar, ofimática, multimedia y descargas; nada de juegos ni aplicaciones exigentes. Se que los 3 me valdrían, pero me gustaría que me dieras tu opinion, ¿con cual te quedarías, según mis usos? no me importa la diferencia de precio entre… Leer mas »
Si quieres algo compacto y ya montado un inctel es lo mas cómodo. Si te quieres montar algo a medida un j1900 da mas flexibilidad.
A disfrutarlo 🙂
Hola.
Buen análisis.
El enlace de la fuente de portatil que recomendais, te lleva a una de 15v, no de 12v como sería adecuada para esa PicoPSU.
Una pregunta: ¿Puedo usar unos módulos Kingston HiperX Blue de 1600Mhz que tengo por ahí, con el modelo Q1900M? http://www.asrock.com/mb/Intel/Q1900M/index.la.asp Según la web, pone que: “Soporta módulos de memoria de tensión Estándar & Bajo”.
Saludos.
Las fuentes son validas entre 12v y 19v.
En teoria valen las dos, DDR normal y DDRL de bajo consumo.
Hola,
Tengo una duda ¿Reproduce con soltura mkv en 3d (sbs)?
Gracias, y enhorabuena por vuestro análisis, es muy completo
Un saludo
No disponemos de TV 3D para probar. Pero por los bitrate que maneja no creo que tenga problemas.
Con una fuente de alimentación de 60W sería posible alimentar la placa, hd y demás componentes? Gracias
Si, tendría que ser suficiente.
La tengo instalada en una caja powercool con 8gb de ram, va como un cohete, el problema es que no me saca el audio por hdmi y no tengo el cd de drivers, he descargado todo todo todo de la web oficial pero sigo teniendo “cosas” en adm dispositivos que no estan instaladas… que locura!!!
Primero prueba a conectar unos cascos al jack de audio y mira que tengas sonido aparte del hdmi.
Si tienes sonido es que tu tv no se lleva bien con el dispositivo, es un problema de handshake entre ellos.
Primero cambia la resolución y hz de salida del hdmi y haz pruebas.
Si no cambia el orden en el que enciendes los dispositivos.
Viendo el analisis creo que se deberia de corregir la cantidad de ram que puede soportar la placa base. Lo max que soporta es 8gb a 1333mhz.
Según las especificaciones oficiales soporta 16GB
http://www.asrock.com/mb/Intel/Q1900B-ITX/index.la.asp?cat=Specifications
Para ver vídeos considera también los modelos chinos con Celeron 1037U (también analizados en esta web), yo tengo uno y algunos modelos son realmente pequeños y pueden perfectamente con todo tipo de vídeos.
Yo veo que no soy un entendido vengo siguiendo la página de hace tiempo y veo que de las placas/procesadores que se suelen tratar aquí en cuanto a potencia la cosa si no me equivoco va así: J1900 – J1800 – Celeron 1037U – NUC N2820 Si me equivoco que alguien me corrija por favor! El caso es que el Nuc N2820 parece el menos potente de los que se han analizado aquí, pero para ver 1080p vale y yo lo vi en una tienda y es realmente pequeño: ancho y largo la mitad que el tipico disco duro externo,… Leer mas »
Si, esa seria la escala aproximada de potencia.
La caja del NUC es mas pequeña que una miniITX, la estética también es un valor importante para un dispositivo de salón, eso ya es personal.
Estoy intentando buscar más cajas miniITX sin fuente de alimentación pero aun no hay muchos modelos, son todos industriales.
Lo primero quiero volver a felicitarte lor tu gran trabajo, no quiero resultar pesado. Con respecto a esta placa, si en los contras señalas la q1900 como mejor, ya que tiene el audio optico 7.1 y un msata, aunq por lo que veo no se puede poner un ssd en ese msata ya q es pequeño, solo podria una wifi o cosa asi. El tema es se podria poner una antena en la caja q comentais para tener wifi tipo el nuc? Yo creo q la mejor opion seria la q1900 anyes q la q1900B tiene mas posbiidades y creo… Leer mas »
La ranura que comentas es una miniPCI Express, en ella puedes poner lo que quieras un disco mSATA que es como un SSD (ojo hay varias medidas de largo) o una tarjeta Wifi.
Puedes también colocar el Wifi en un USB como en este análisis.
Hay muchas opciones.
Q1900B, Q1900 o Q1900DC es algo personal de que quieres conectar, todas son buenas opciones 😉
Viendo los benchmark, esta placa es mas rapida que el nuc n2820, pero… es muxo mas potente? realmente notaste mucha diferencia, viendo las opciones de asrock me iria a la q19000
Puedes ver los resultados en los benchmark de cinebench.
Aparte de eso se nota que al ser Quad core se distribuyen mejor las tareas y es más fluido el sistema.
Muy interesante este análisis, estoy deseando ver el de la fuente y el picopsu. El modelo DC con el picopsu “integrado” en la misma placa, se sabe cuando va a estar a la venta? es que esa placa con la circuitería de alimentación para transformadores de 12v es una pasada , y si no encarece el precio de la placa yo la verdad es que la veo mejor que usar el adaptador picopsu, este adaptador funciona bien? Con respecto la intel nuc hay mucha diferencia de tamaño? podríais subir una foto? de potencia de proceso veo que es el doble… Leer mas »
El tema de las fuentes picoPSU será el próximo análisis. Van muy bien.
Intel nuc es más pequeño, la placa es mas pequeña que una miniITX.
El consumo es normal para una placa miniITX, tiene muchos más componentes que alimentar y controlar que el NUC… aparte es más potente, todo eso requiere energia.
Pregunta lo que quieras 😉
Yo he montado esta. Me salió por menos de 40€
http://www.agrupa.es/productos_imagenes/7690/unyka-uk-1007-fuente-150w-caja-sobremesa-itx_0_640.jpg
Tiene buena pinta se ve pequeña.
Esta al misma que esta?
http://www.amazon.es/dp/B00IBMZ1MG
Si, la carcasa es bastante pequeña unos 22 x 22.
Si me dices un mail de contacto mañana os envió unas fotos del interior que le tengo que enchufar el modulo WiFi.
Mi idea es montar el pc detrás del monitor, y que haya la menor cantidad de cables posible.
Hola,
Se agradece mucho que ahora pongáis la lista de los componentes usados para montar la caja. Creo que no soy el único que se fija en eso para ver si se monta uno igual 🙂
Por cierto el link que comentáis de la caja de aliexpress no va a ninguna parte, podéis arreglarlo?
jejeje
saludos
Siempre se agradece una lista así 😉
Arreglado link de la caja de aliexpress, me parece buena opción.
Tienes que decidir, o ultra bajo consumo y solo usarlo para descargar ..
O un PC que puede con vídeo a 1080p y funciones de escritorio con algo más de consumo…
Lo mejor es valorar para que lo vas a usar.
Muy buen análisis.
Veo un poco pasado el consumo para un sistema 24×7.
Ahora tengo un atom 230 y el consumo es ridículo, pero la potencia ( tanto de cpu como de gpu) es también ridícula.
Me tengo que replantear un poco lo que quiero:
-un sistema 24×7 que tenga un rendimiento decente( el filezilla, descargando del servidor, me pone mi portatil al 30 o 40% y es un core 2 duo t6400, así que el atom se arrastra constantemente) tanto de cpu como de gpu y que tenga un rendimiento mínimo.
Que me recomendarías??
Un saludo
HOla muy buen dia tengo un pc con una tarjeta madre de este modelo y se me esta apagando sola, ya he probado memoria y fuente y sigue con la falla que sugerencias me podras dar a ver si se puede reparar de antemano gracias
Comprueba la temperatura de la CPU, si esta muy caliente se apaga.
Una pregunta que procesador le puedo poner a esta placa?
